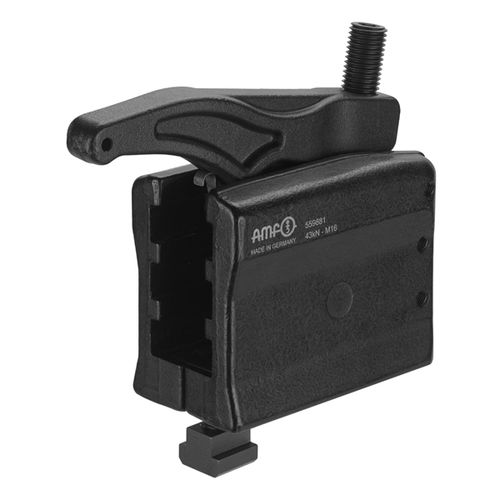

Bride de serrage mécanique 7630

pour pièces à usineren acierréglable

Bride surpuissante 3 niveaux En acier allié traité, forgées et noir galvanisées. Complet avec élément support à 3 niveaux, unité de serrage et jeu de fixation 7630BS. Patin d'appui, variante lisse et rainurée, disponible en option. Utilisation: 1. Positionner l'élément support sur la plaque d'outil et le fixer au couple de serrage Md indiqué. 2. Placer le bras de serrage dans la position souhaitée. 3. Actionner la vis de réglage pour brider la pièce. Remarque: - La charge maximale peut varier en fonction du bridage et de l'état du filetage (graissage). - Pour réduire l'usure de la vis de réglage, nous recommandons l'utilisation de la graisse pour vis AMF n° 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable. - N'utilisez que le kit de fixation AMF correspondant N° 7630BFS. - Ne convient pas pour une utilisation sur des machines de moulage à injection sous pression et des presses. Avantages: - sécurité anti-perte par goujon sur toutes les classes - plage de réglage triple en continu - forces de serrage élevées de 22 à 49 kN - réglage en hauteur et en longueur en continu - la grande robustesse de la construction permet un serrage rapide et simple - montage facile des éléments - utilisation dans des rainures en T de 14 à 28 mm ou des plaques modulaires M12, M16, M20 - 2 variantes de patin d'appui
