Commande numérique pour machines-outils UT series

portative

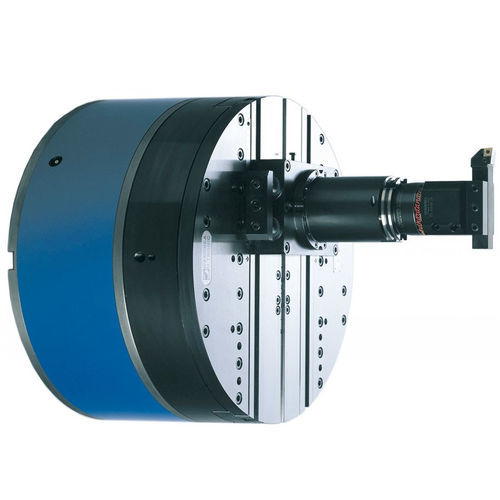

Têtes de commande numérique de moyenne et grande taille pour l'alésage et le surfaçage, applicables sur les aléseuses, les centres d'usinage et les machines spéciales. Caractéristiques générales Les U-TRONIC sont des têtes CN de moyennes et grandes dimensions qui sont connectées à l'axe U de la CNC dans la machine-outil pour le surfaçage extérieur, le surfaçage intérieur, le contrefaçage, l'alésage et le filetage cylindriques et coniques, l'usinage de rayons concaves et convexes par interpolation avec les autres axes de la machine-outil. Ils peuvent être appliqués manuellement ou automatiquement et avec des systèmes de palettes sur des aléseuses, des centres d'usinage et des machines spéciales. Ils sont produits en 6 modèles standard de ø360 à ø1000 mm, tous avec arrosage interne. En plus de la gamme standard, des versions spéciales peuvent être fournies : de grandes dimensions jusqu'à 1.600 mm de diamètre, avec réducteur intégré et, sur demande, avec trou, double glissière et avec contrepoids pour l'auto-équilibrage. Les porte-outils peuvent être appliqués sur la glissière, avec un changement d'outil manuel ou automatique. COMMANDE La connexion directe à l'axe "U" de la commande numérique de la machine-outil permet d'effectuer tout type d'opération de tournage, d'alésage, de surfaçage intérieur et extérieur, de filetage, de rayon et de sphère. PRÉARRANGEMENTS Pressurisation interne Pour éviter que des liquides et des poussières ne pénètrent dans la zone du servomoteur, du transducteur et des interrupteurs de fin de course, un trou de Ø 8,5 est prévu pour la pressurisation interne du corps fixe avec une entrée d'air de 0,5-1 BAR. Graisseur automatique Un trou de Ø 8,5 est prévu sur la tête pour permettre l'introduction automatique de graisse dans l'U-TRONIC.
