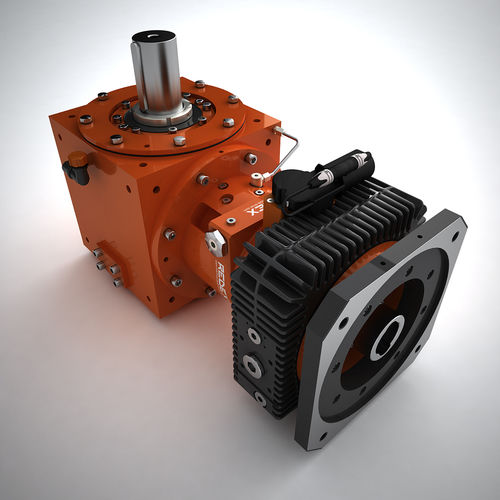

Réducteur planétaire MSR

orthogonal> 10 kNm2 - 5 kNm

La table tournante MSR à 2 vitesses VTL est une nouvelle technologie qui combine deux boîtes de vitesses à angle droit à 2 vitesses pour réaliser un tournage de grande puissance et un mouvement précis sur l'axe C pour le fraisage. Les pignons de sortie du MSR s'engrènent dans la couronne de la table tournante. En mode de rotation, les deux moteurs-réducteurs fonctionnent ensemble, partageant la charge (50 %-50 %) et conservant la taille du moteur ½ fois celle d'un moteur d'entraînement principal conventionnel. En mode positionnement et fraisage (axe C), un boîtier d'engrenages est préchargé contre l'autre pour éliminer le jeu et assurer un positionnement précis. De plus, le changement de rapport d'engrenage couvre toute la gamme de vitesse requise avec une vitesse élevée pour le tournage et un couple élevé à faible vitesse pour le fraisage. La pleine charge est fournie pendant le tournage et le jeu est annulé pendant le fraisage. Le MSR est un système compact qui simplifie considérablement la cinématique des tables tournantes VTL et assure des performances élevées en termes de plage de vitesse, de couple et de précision. Voir nos autres conceptions de réducteurs à 2 vitesses ici Caractéristiques Actionnement du changement de vitesse par moteur 24V DC, actionneur pneumatique ou hydraulique Ratio contrôlé par des détecteurs de proximité intégrés Rendement de 95 % Fonctionnement silencieux La conception à angle droit combine des engrenages coniques spiralés rectifiés avec un planétaire compact Les brides d'entrée s'adaptent à la plupart des moteurs à broche standard Arbre de sortie ou connexion par cannelure creuse Palier de sortie optimisé pour accepter les exigences de charge et de concentricité de l'entraînement par pignon
