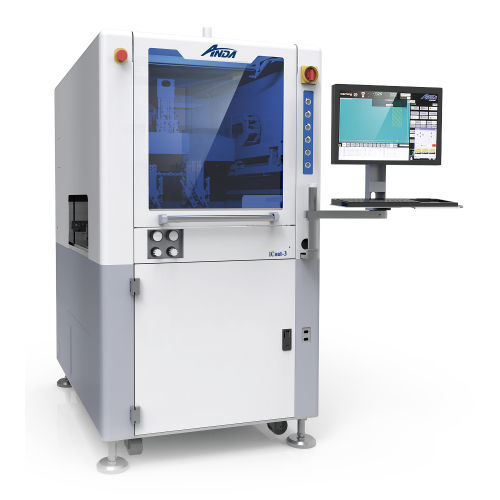

Coucheuse automatique iCoat-3 Series

pour PCB

L'iCoat-3 d'ANDA est une machine de revêtement par conformation sélective de précision à grande vitesse, conçue pour trouver un équilibre entre coût et performance. Elle est parfaite pour l'automatisation des processus de revêtement à haut volume/rendement ou à haut mélange et faible volume (HMLV) qui ne nécessitent pas la rotation de la vanne et une inclinaison de 35° (voir la série iCoat-5). Convient aux assemblages de circuits imprimés (PCBA) en panneaux ou en palettes et aux applications de revêtement sur de grandes surfaces. Précision de fonctionnement de ± 0,02 mm (20 µm) (± 0,0007ʺ) Trois axes de déplacement (X,Y,Z) Prend en charge jusqu'à quatre valves de revêtement sélectif conforme dans une variété de dispositions de buse différentes, y compris les configurations à deux ou quatre valves Précision de fonctionnement ± 0,02 mm (20 µm) Axes du portique : X,Y,Z Portique : servomoteurs, entraînement par vis à billes Plate-forme de mouvement lisse à structure en acier Intérieur en acier inoxydable Trappe avec fenêtre d'observation Bras d'ordinateur pivotant à hauteur réglable Éclairage d'inspection fluorescent (lumière noire UV) Collecte des déchets par trempage et purge automatique Nettoyage programmable des valves Capteurs de présence de carte Serrage de la carte pendant le revêtement Stockage illimité des programmes Ports de communication USB Tour lumineuse Chauffage de la valve et/ou du fluide Capteur d'étalonnage de l'aiguille de dépose Dosage du matériau en ligne Contrôle de la largeur de pulvérisation du ventilateur de film par laser Changement de produit (manuel) Détection du niveau de produit (échelle de niveau bas) Réservoir de produit certifié AMSE : 1 / 3 / 5 / 10 gal Sélection du programme de code-barres, 1D ou 2D Caméra de programmation CCD avec revêtement automatique Inspection ponctuelle par lumière UV Caméra de détection des points de repère Capteur de hauteur laser sans contact Convoyeur à usage intensif Poids maximal de 10 kg (22 lbs) Convoyeur à double voie Convoyeur multi-étages ou multi-zones Station de pré-file d'attente Convoyeur de retour (en dessous)
