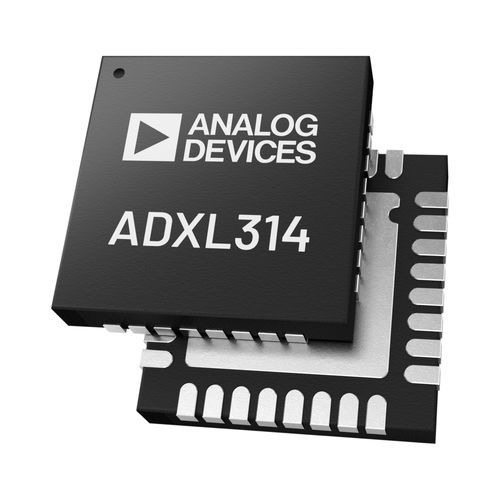

Module acceléromètre 3 axes ADXL314

à sortie numérique

L'ADXL314 est un accéléromètre numérique à 3 axes, d'une portée de ±200 g et d'une résolution de 13 bits. Les données de sortie numériques sont formatées sur 16 bits, en complément à deux, et sont accessibles via une interface périphérique série (SPI), 3 ou 4 fils, ou une interface numérique I2C. Un système intégré de gestion de la mémoire avec un tampon de 32 niveaux, premier entré, premier sorti (FIFO) peut stocker des données pour minimiser l'activité du processeur hôte et réduire la consommation d'énergie globale du système. Les modes basse consommation permettent une gestion intelligente de la puissance basée sur le mouvement avec détection de seuil et mesure active de l'accélération à faible dissipation de puissance, typiquement 65 μA pour VS = 2,5 V à un débit de données de sortie (ODR) de 100 Hz. L'ADXL314 est fourni dans un petit boîtier mince de 5 mm × 5 mm × 1,45 mm, LFCSP à 32 pattes. APPLICATIONS Surveillance des pneus et des batteries Détection d'événements de force élevée plage de mesure de ±200 g Faible consommation : 170 μA en mode mesure et 17 μA en mode veille à VS = 2,5 V (typique) Largeur de bande sélectionnable par l'utilisateur jusqu'à 3200 Hz ODR Résolution de sortie fixe de 13 bits Plage de tension d'alimentation : 2,0 V à 3,6 V Système de gestion de la mémoire intégré avec technologie FIFO minimisant la charge du processeur hôte Détection des chocs Surveillance de l'activité/inactivité Interfaces numériques SPI (3 ou 4 fils) et I2C Large plage de températures : -40 à +125°C résistance aux chocs de 10 000 g Sans plomb et conforme à la directive RoHS Petit et fin : lFCSP à 32 pattes, 5 mm × 5 mm × 1,45 mm Qualifié AEC-Q100 pour les applications automobiles
