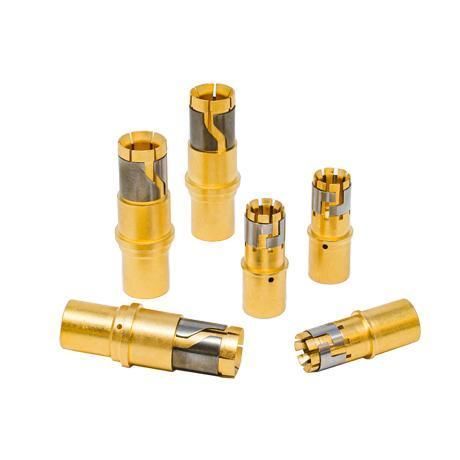

Contact électrique à sertir Temper-Grip

à ressortpour applications industrielles

Caractéristiques principales

• Jusqu'à environ +40 % de courant admissible pour la même taille de contact par rapport aux contacts standard
• Technologie Napkin-Ring empêchant la relaxation des lames à haute température pour maintenir un véritable contact et réduire la résistance
• Versions avec capuchon (hooded) et sans capuchon disponibles
• Plusieurs types de terminaisons ; compatible avec les outils de sertissage standard (ex. série M22520 avec matrices appropriées)
• Option broche High-Current pour optimiser l'élévation de température et la capacité de courant
• Endurance : 500 cycles d'accouplement/désaccouplement

Applications

• Connecteurs série MIL-DTL-38999
• Implémentations 38999 POWER Series
• Familles de connecteurs EN4165 et EN3645 (selon taille)

Informations techniques
Mécanique : Endurance 500 cycles d'accouplement/désaccouplement ; performances choc et vibration selon EN3645 / MIL-DTL-38999. Électrique : se référer aux courbes d'élévation de température pour le courant continu admissible ; capacités de surcharge : Taille 8 — 92 A pendant 40 s et 460 A pendant 0,6 s ; Taille 4 — 160 A pendant 40 s et 800 A pendant 0,6 s. Environnement : plage de fonctionnement continue −65°C à +200°C.

Détails supplémentaires
Exemple de numéro de pièce : 612793. Compatibilité : Compatible avec MIL-DTL-38999, EN3645, EN4165 selon la taille. Peut être accouplé avec des broches standard ou des broches High-Current (élévation de température et courant admissible différents selon le type de broche). Variantes hooded et non-hooded disponibles sur demande.

Spécifications techniques

• Nom de la série : Temper-Grip
• Endurance : 500 cycles d'accouplement/désaccouplement
• Température de fonctionnement : −65°C à +200°C (continu)
• Augmentation de courant vs contacts standards : jusqu'à +40 % (moyens de référence, avec broches High-Current)
• Surcharges électriques : Taille 8 — 92 A (40 s) / 460 A (0,6 s) ; Taille 4 — 160 A (40 s) / 800 A (0,6 s)
• Mécanique : Choc et vibration selon EN3645 / MIL-DTL-38999
• Terminaison : plusieurs types ; compatible avec outillage de sertissage standard
• Versions : hooded et non-hooded
• Technologie clé : conception de contact Napkin-Ring pour maintenir la force de contact et réduire la résistance à haute température
• Familles de connecteurs typiques : MIL-DTL-38999, EN3645, EN4165 (dépendant de la taille)
