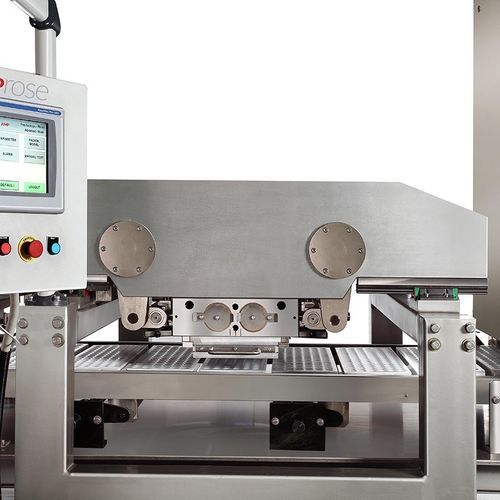

Couleuse de chocolat 800-20
multitêtepour pépites de chocolaten ligne

couleuse de chocolat
couleuse de chocolat
couleuse de chocolat
couleuse de chocolat
couleuse de chocolat
couleuse de chocolat
couleuse de chocolat
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de produit
de chocolat
Type
multitête
Application
pour pépites de chocolat
Autres caractéristiques
en ligne

Description

Dépositeur de ligne de dépôt de chocolat conçu pour faire des pépites de 0.05g à 0.2g @ 20 coups/minute. Le corps du déposeur possède des trémies à double paroi entièrement fabriquées en acier inoxydable. Le déposeur est une vanne rotative double à piston horizontal. Chaque ensemble de barre d'entraînement du piston de chocolat est relié à l'arbre principal et au levier par l'intermédiaire de deux biellettes. L'arbre est entraîné positivement et directement par un réducteur planétaire en ligne et un servomoteur. La course maximale de la barre d'entraînement du piston est de 70 mm ; le rayon du levier est de 234 mm, ce qui donne un angle de rotation total de l'arbre de 17 degrés. Le réglage de la course et de la vitesse d'aspiration et de dépose des pistons de chocolat s'effectue directement à partir d'une unité Allen-Bradley Panel View 600. L'aspiration du piston peut être ajustée en fonction de la vitesse et de la course ou peut être complètement éliminée. 96 pistons sont montés sur deux barres d'entraînement (48 sur chacune) et retenus par deux plaques de maintien. Les pistons peuvent être débranchés et enlevés pour le nettoyage en soulevant les plaques de maintien et en les extrayant par la barre d'entraînement. Chaque barre d'entraînement est supportée sur des roulements par deux arbres pour assurer un mouvement horizontal tout au long de la course du piston. La tête du déposant oscille de gauche à droite pendant la course du dépôt de chocolat, puis revient à sa position de repos. La tête est montée sur des roulements linéaires et entraînée en ligne par un servomoteur Allen-Bradley et un réducteur planétaire. Les plaques de transfert sont maintenues en place par deux barres et fixées à l'aide de vis à tête cylindrique, ce qui permet un changement rapide des plaques mais assure un serrage complet. Pour passer d'une disposition de buses à une autre, il faut changer les plaques de transfert et sélectionner un nouveau programme dans l'unité Allen-Bradley PanelView 600.

---
