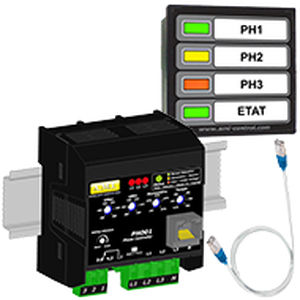

Relais de surveillance modulaire PH001 & PAN45-01-00

de sous-tensionde surtensiond'ordre de phases

Le PH001 couplé au PAN45-01-00 est l’ensemble le plus complet pour surveiller votre installation électrique en monophasé ou triphasé, avec ou sans neutre. Le PAN45-01-00 est destiné à afficher en façade d’armoire et en toute sécurité, les informations et états détectés par le PH001. Il est alimenté en très basse tension 5Vdc par convertisseur isolé 1kV et optocoupleurs 3kV situés dans le boitier PH001. PH001 Il vous protège contre : – la rotation inverse des phases. – les surtensions et les sous-tensions. – les différences de tensions entre phases dues à la perte du neutre ou à l’asymétrie. (Protection sur / sous-tension utilisable en monophasé) Il contrôle en permanence : – la présence des 3 phases et le sens de rotation. – la sous-tension et la surtension de chacune des phases. – l’asymétrie de chacune des phases et perte de neutre. Doté d’un relais à sécurité positive avec contact 1RT, il assure : – une coupure temporisée réglable en cas de dépassement du réglage. – une coupure instantanée en cas de dépassement anormalement haut. Alimentation : le boitier est auto alimenté par les entrées à contrôler
