Système de contrôle de profil Autotrak CNC

de productionautomatique

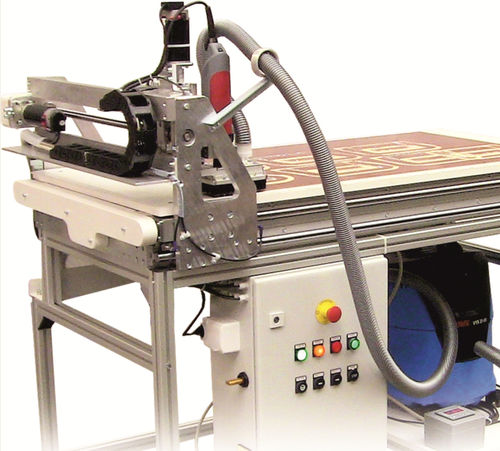

Système de production de modèles Autotrak contrôlé par CNC Autotrak permet aux utilisateurs du système Autojig de garder un contrôle total sur le coût et le délai de livraison des modèles grâce à la fabrication aisée sur place des modèles de couture. Le système produit des gabarits de couture (gabarits) robustes et précis, d'une durabilité éprouvée, pour la production à petite ou grande échelle de composants de vêtements de précision, allant des rabats de poche aux parties avant de vestes. Description du concept - Autotrak est un appareil permettant de produire automatiquement et précisément des gabarits de couture (jigs), qui sont utilisés pour la couture de profil sur la machine à coudre Autojig. - Un logiciel spécialisé, qui fait partie de la livraison, permet de préparer les données pour la découpe automatique des gabarits sur la machine Autotrak. Les données initiales sous la forme de la forme de couture ou de découpe du tissu sont fournies sous forme de fichier vectoriel DXF. Le logiciel crée un fichier de sortie sous forme de données d'usinage CNC ; ce fichier est ensuite chargé sur une clé USB et sert d'intermédiaire pour les données d'entrée dans la machine Autotrak. - La préparation des données de coupe des gabarits peut ainsi être réalisée dans un environnement de bureau propre, tandis que sa production est effectuée séparément dans un atelier de production. - Les modèles peuvent être créés selon deux modes : - A) Mode semi-automatique - la forme de base du modèle est créée automatiquement et l'utilisateur peut définir la forme globale du modèle en fonction de ses besoins - B) Mode automatique - les données de découpe du modèle sont créées automatiquement en fonction de la forme d'entrée - La machine de production de gabarits Autotrak est un petit centre d'usinage CNC spécialement adapté à la découpe de formes dans le pertinax (feuille de résine phénolique) et l'aluminium.
