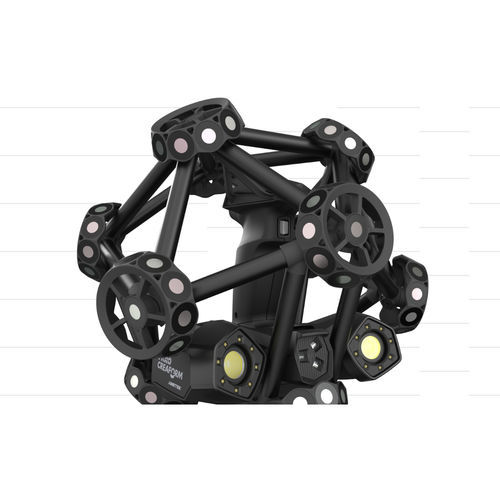

Scanner 3D MetraSCAN BLACK2

pour MMToptiqueportable

Présentation
Le MetraSCAN 3D est un scanner 3D optique de classe métrologique, portable, conçu pour les contrôles qualité en atelier et les laboratoires de métrologie. Son architecture 3‑en‑1 permet le référencement dynamique C‑Track, le mode autonome et le palpage combiné (avec HandyPROBE), offrant une mise en œuvre flexible tout en garantissant une traçabilité accréditable.

Caractéristiques clés

• Exactitude de classe métrologique et traçabilité ISO/IEC 17025
• Trois modes d'exploitation : mode C‑Track, mode autonome et mode palpage (compatible HandyPROBE)
• Laser bleu optimisé pour surfaces brillantes et réfléchissantes—peu ou pas de préparation des pièces
• Référencement dynamique (autopositionnement et C‑Track) pour maintenir l'exactitude sur grands volumes
• Numérisations haute résolution et visualisation du maillage en direct pour un retour immédiat
• Numérisation sans cibles et haut débit de mesure pour accélérer le flux numérisation→rapport
• Volume de mesure extensible via photogrammétrie intégrée et extension automatique

Applications

• Contrôle dimensionnel et contrôle premier article
• Contrôle qualité (QC) et assurance qualité (QA) en production
• Vérification d'assemblage, validation d'outillage et MRO
• Analyse de déformation et rétro‑ingénierie (scan→CAD)
• Inspections sur site en atelier et procédures de laboratoire

Modes de fonctionnement

• Mode C‑Track : mise en place rapide avec référencement dynamique pour pièces de toutes tailles
• Mode autonome : contrôles rapides dans zones confinées ou géométries complexes sans limite de visibilité
• Mode palpage : numérisation combinée et palpage tactile avec HandyPROBE

Avantages

• Performances métrologiques fiables en atelier—insensible aux vibrations et mouvements de pièce
• Visualisation du maillage en temps réel et acquisition guidée pour capture de données efficace
• Scan sans cibles réduisant les temps de préparation et les besoins de gabaritage
• Haut débit de mesure et génération d'un maillage instantané accélérant les inspections et rapports
• Options modulaires et kits d'automatisation disponibles pour l'intégration en production

Caractéristiques / spécifications techniques

• Dénomination commerciale : MetraSCAN 3D
• Exactitude déclarée (configuration principale typique) : 0,025 mm
• Résolution de mesure : 0,025 mm
• Source lumineuse (exemple de configuration) : lignes laser bleues multiples (ex. 46 + 1)
• Certification : traçabilité laboratoire accrédité ISO/IEC 17025
• Référencement dynamique : autopositionnement et C‑Track
• Volume de mesure : grand et extensible avec photogrammétrie intégrée
• Traitement des surfaces : laser bleu pour surfaces brillantes, foncées et réfléchissantes—préparation minimale
• Cadences typiques (selon variante) : ~1 800 000 à ~2 800 000 mesures/s
• Précision volumétrique représentative (selon variante) : ~0,064–0,075 mm
• HandyPROBE optionnel pour flux combinés de numérisation et de palpage
