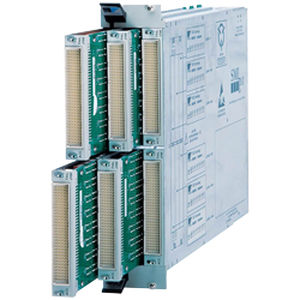

Module commutateur à relais SMP1XXX series

numériqueRF

Les unités de base pour la commutation de signaux dans les plages de fréquences DC à RF se composent de l'unité de base SMP1100 à fente unique et de l'unité de base SMP1200 à double fente. Le SMP1100 peut accueillir jusqu'à deux modules de commutation haute densité, et le SMP1200 peut accueillir jusqu'à six modules de commutation haute densité. Les modules de commutation peuvent être mélangés et assortis pour plus de flexibilité et de densité. Par exemple, les scanners, les multiplexeurs, l'alimentation, les commutateurs à usage général et les cartes RF peuvent tous être logés dans une carte VXIbus à double fente. De même, un multiplexeur 1 x 768 à un fil peut être logé dans une carte VXIbus à double fente (SMP1200). Pour faciliter la maintenance et les mises à niveau sur le terrain, tous les modules de commutation sont amovibles depuis le panneau avant. - Alimentation (commutation supérieure à 2 A) - Usage général - Multiplexeurs/Scanners - Matrices - RF - Pilotes de relais, charges et E/S numériques Étape 1 : Commencez avec les unités de base SMP1100 ou SMP1200. Étape 2 : Sélectionnez jusqu'à deux modules de commutation pour le SMP1100 ou jusqu'à six pour le SMP1200. Différents modules de commutation peuvent être mélangés pour une flexibilité maximale. Étape 3 : Sélectionnez les connecteurs correspondants appropriés
