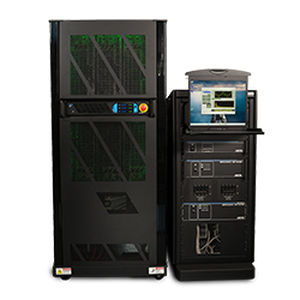

Système de test d'immunité CTSHL

de précisionde courant fort

Présentation
La série CTSHL de California Instruments (AMETEK Programmable Power) est un système de test harmoniques et flicker conforme aux normes IEC, conçu pour les applications d'essais haute puissance AC/DC. Il fournit aux laboratoires et aux fabricants une solution complète et traçable pour vérifier la conformité aux normes d'harmoniques, de flicker et d'immunité basse fréquence.

Solution de test complète / Essais d'émissions conduites

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Normes de test prises en charge

• IEC 61000-3-2:2018+AMD1:2020 CSV — Limites pour les courants harmoniques (équipements ≤316 A par phase) — Éd. 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Limitation des changements de tension, fluctuations et flicker (équipements ≤316 A par phase) — Éd. 3.2
• IEC 61000-3-11:2017 RLV — Limitation des changements de tension, fluctuations et flicker (équipements ≤275 A par phase) — Éd. 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Limites pour les courants harmoniques (équipements ≤316 A par phase) — Éd. 2.1
• IEC 61000-4-11:2020 RLV — Essais d'immunité aux creux de tension, courtes interruptions et variations de tension (équipements ≤316 A par phase) — Éd. 3.0 (pré-conformité)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Harmoniques et interharmoniques, y compris signalisation sur le réseau à la prise AC — Éd. 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Essai d'immunité aux fluctuations de tension pour équipements avec courant d'entrée ≤16 A par phase — Éd. 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Essai d'immunité aux ondulations sur l'entrée DC — Éd. 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Variation de la fréquence du réseau, essai d'immunité pour équipements avec courant d'entrée ≤16 A par phase — Éd. 1.2
• IEC 61000-4-29:2000 — Essais d'immunité aux creux de tension, courtes interruptions et variations sur l'entrée DC — Éd. 1.0 (pré-conformité)

Principales caractéristiques de la série CTSHL

• Acquisition DAQ directe sur bus PC pour un échantillonnage conforme IEC 61000-4-7 et un streaming rapide vers disque pour archives d'audit.
• Logiciel PC Harmonics et Flicker avec affichages couleur en temps réel et surveillance continue PASS/FAIL.
• Calcul automatique de l'impédance système maximale admissible (Zsys) à partir de Zref et des paramètres de flicker mesurés selon EN/IEC 61000-3-11.
• Configuration de test, analyse des données et génération de rapports intuitifs avec export PDF et MS Word.
• Acquisition haute résolution sans interruption pour relecture et analyse post-test détaillée (export ASCII disponible).
• Modes lecture pas à pas et lecture rapide pour révision des résultats.

Source d'alimentation AC
La configuration CTSHL nécessite une source AC/DC Sequoia ou Tahoe. Ces sources offrent une forte capacité de courant (jusqu'à 125 ARMS par phase) et génération d'ondes arbitraires avancée, mesures de précision et analyse d'onde. CTSHL est fourni comme configuration/option pour ces sources AC.

Acquisition de données directe haute vitesse vers PC
Une acquisition basée DSP assure un échantillonnage conforme IEC et le streaming direct sur bus PC. Une unité de conditionnement et d'isolation (PACS-3-75) relie la sortie AC à l'équipement sous essai (EUT), fournissant isolation, conditionnement et filtrage anti-repliement. L'EUT se connecte via un borner arrière.

Analyseur d'harmoniques complet
Comprend un analyseur de puissance conforme IEC pour mesures détaillées de tension et courant. Harmoniques et interharmoniques mesurés en continu sans interruption pour respecter IEC 61000-4-7 ; surveillance PASS/FAIL selon limites de classe IEC avec stockage sécurisé par mot de passe.

Impédance de référence Flicker conforme IEC
Impédances de référence conformes IEC 60725 disponibles : OMNI-3-75 (75 A RMS par phase) en armoire 43" pour IEC 61000-3-11 et OMNI-3-37 pour IEC 61000-3-3 (<16 ARMS). Système de connexion rapide pour basculer entre impédances.

Compte-tours Flicker conforme
Un compteur de flicker conforme IEC 60868 (PACS) avec DSP est intégré dans l'armoire.

Inclus dans la configuration CTSHL

• Système de mesure PACS-3-75 monté en armoire OMNI-3-75
• Impédance concentrée triphasée OMNI-3-37MX pour flicker IEC 61000-3-3
• Armoire d'impédance triphasée OMNI-3-75 pour flicker IEC 61000-3-11
• Logiciel CIC652 CTSL pour IEC 61000-3-2 et IEC 61000-3-3 (P/N CIC652)
• Logiciel CIC651 CTSH pour IEC 61000-3-12 et IEC 61000-3-11 (P/N CIC651)
• PC rackable avec carte DAQ PCIe intégrée
• Console rackable avec clavier et écran intégrés

Exigences PC

• CPU : Pentium 4, 1,2 GHz ou supérieur
• RAM : 256 Mo ou plus
• Disque dur : 20 Go ou plus (20 Mo requis pour le stockage du programme)
• Affichage : Moniteur couleur SVGA
• Slots : Emplacement PCI disponible pour carte A/D
• Logiciels : MS Word, Windows
• IEEE-488 : Contrôleur National Instruments IEEE et emplacement PC ou port RS232 disponible pour le contrôle de la source

Autres options pertinentes pour la source AC

• Option EN/IEC 61000-4-11 Creux de tension et interruptions (pré-conformité)
• Option EN/IEC 61000-4-13 Harmoniques et Inter-harmoniques

Options PC et accessoires

• CIC-PC : PC de classe Pentium avec CTS et MXGUI préinstallés (boîtier, clavier, souris, Windows et MS Word)
• CIC-PCX : Ajoute écran 15" et imprimante au CIC-PC
• CI400PCI : Carte A/D PCI de rechange
• CI68C : Câble d'interface 37 broches de rechange pour PCI

Spécifications techniques

• Famille / modèle : CTSHL Series
• Fabricant / marque : California Instruments (AMETEK Programmable Power)
• Normes prises en charge : IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• Exigence source AC : Nécessite source AC/DC Sequoia ou Tahoe (jusqu'à 125 ARMS par phase)
• Système de mesure inclus : PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Logiciels inclus : CIC651 (CTSH) et CIC652 (CTSL)
• DAQ : Carte DAQ PCIe intégrée avec streaming direct sur bus PC
• Compteur de flicker : PACS conforme IEC 60868 + DSP
• Armoire : 43" pour impédances concentrées (série OMNI)
• Exigences PC : Pentium 4 ou supérieur, 256 Mo RAM, 20 Go HDD, SVGA couleur, slot PCI pour A/D
• Fonctions : Mesure harmoniques et interharmoniques, mesure de flicker, surveillance continue pass/fail, rapports détaillés conformes IEC
