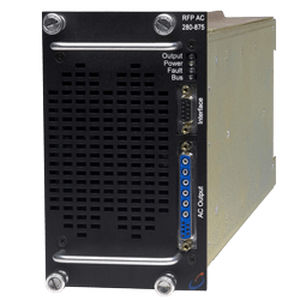

Module de puissance numérique RFP AC

DCAC

Aperçu ReFlex Power™ est un système d'alimentation programmable modulaire à haute densité fournissant des actifs DC, AC et des charges électroniques, le tout sous le contrôle d'un seul contrôleur. Il fournit une plateforme reconfigurable et flexible idéale pour les environnements de test ATE et de production où RFP™ peut fournir une puissance de stimulation et de polarisation programmable ainsi que des charges programmables pour le(s) dispositif(s) testé(s). L'unité centrale EIA 4U RFP™ peut contenir jusqu'à 12 modules à fente unique ou des combinaisons de modules à fente unique, double et triple. L'unité centrale peut prendre en charge jusqu'à 6 kW de puissance de sortie. Jusqu'à 8 mainframes (potentiellement jusqu'à 95 modules) peuvent être contrôlés via un seul contrôleur à l'aide d'un protocole de bus propriétaire à grande vitesse. Le contrôleur RFP™ communique avec l'hôte via une connexion LAN Ethernet conçue pour être conforme à la norme LAN Extension for Instrumentation. Les modules du système RFP™ peuvent être combinés via le contrôleur pour créer des "actifs virtuels" avec les combinaisons de tension/courant requises pour un régime de test particulier, réduisant ainsi la complexité logistique et le coût total de possession. Les modules d'alimentation disponibles comprennent

• Accès simple, alimentations CC programmables de 330 watts
  • 16 V, 20,6 A
  • 65 V, 5,1 A
• Accès double, alimentations CC programmables de 1 kW
  • 33 V, 30 A
  • 50 V, 20 A
  • 50 V, 25 A
  • 120 V, 8.3 A
  • 450 V, 2,3 A
• Triple slot, 875 VA, monophasé, alimentation CA programmable
  • Gamme double : 280 V(rms), 3,5 A(rms)
  • Gamme double : 140 V(rms), 7 A(rms)
• Triple slot, 500 V, charges électroniques DC programmables
  • 15 A, 375 W
  • 30 A, 750 W

Caractéristiques principales

• Densité de puissance élevée (2 VA/pouce cube)
• Sortie monophasée ou multiphasée
• Fonctionnement en parallèle
• Facteur de crête de 4,8
• Technologie de boucle de contrôle numérique
• ≥0,95 Correction du facteur de puissance (PFC)
• Simulation de dépassement
• Modules CA 875 VA
• Gamme de fréquence de fonctionnement : 45 à 5 000 Hz (en fonction du module)
• Entrée AC/DC universelle via l'unité centrale
• Intégration simple et configurable par l'utilisateur

Résumé des spécifications Modèle : RFP AC Power Tension : 140 - 280 V Courant : 3,5 - 7 A Puissance : 875 VA Vue d'ensemble : Module d'alimentation ReFlex à sortie CA Descriptions des numéros de modèle et options (sélection extraite de la page) Mainframe RFP-M0000-001-0000 - Unité centrale à 12 emplacements RFP-M0000-001-1E00 - Mainframe à 12 emplacements avec connecteur d'entrée CA à 90 degrés RFP-M0000-REC-0000 - Cadre principal encastré à 12 emplacements RFP-M0000-REC-1E00 - Unité centrale encastrée à 12 emplacements avec connecteur d'entrée CA à 90 degrés Options de l'unité centrale 5380059-01 - Module d'obturation des fentes du châssis 5380317-01 - Cordon de ligne CA non terminé de 2 mètres avec connecteur de l'unité centrale 5380554-01 - Cordon de ligne c.a. non terminé de 2 mètres avec connecteur de l'unité centrale pour connexion monophasée 125V, 20A 5380555-01 - Cordon de ligne CA non terminé de 2 mètres avec connecteur de cadre principal pour connexion monophasée 250V, 20A 5380556-01 - Cordon de ligne CA non terminé de 2 mètres avec connecteur de l'unité centrale pour connexion triphasée 120V/208V, 30A 5380318-01 - Connecteur principal d'entrée AC 5380054-01 - Câble d'interconnexion du châssis 36 pouces 5380054-02 - Câble d'interconnexion du châssis 97 pouces 5380054-03 - Câble d'interconnexion du châssis 135 pouces Contrôleur RFP-C1LAN-000-0000 - Contrôleur standard RFP-C1LAN-000-1F00 - Contrôleur avec température de fonctionnement étendue Options de contrôleur 5380441-01 - Câble Dsub à 15 broches de 9 pieds pour le contrôleur 5380441-03 - Câble de contrôleur 15 broches Dsub 9 pieds (coude de 90 degrés) 5380509-01 - Connecteur de court-circuitage d'interverrouillage du contrôleur 5380269-01 - Kit d'accouplement de connecteurs Modules CC (sélection) 16 V RFP-D1016-021-1G00 - 1 emplacement, 16 Vcc, 20,6 A, 330 W avec relais de déconnexion/polarité (1G) RFP-D1016-021-2D00 - 1 emplacement, 16 Vdc, 20,6 A, 330 W + Extended Oper. Temp. RFP-D1016-021-1G1A - 1 emplacement + certificat d'étalonnage 65 V RFP-D1065-5A1-1G00 - 1 emplacement, 65 Vdc, 5,1 A, 330 W avec relais de déconnexion/polarité (1G) 33 V (2 emplacements, 1 kW) RFP-D2033-030-1G00 - 2 emplacements, 33 Vcc, 30 A, 1 kW avec relais de déconnexion/polarité (1G) 50 V (2 emplacements, 1 kW) RFP-D2050-020-1G00 - 2 slots, 50 Vdc, 20 A, 1 kW avec relais de déconnexion/polarité (1G) RFP-D2050-025-1G00 - 2 slots, 50 Vdc, 25 A, 1 kW avec relais de déconnexion/polarité (1G) 120 V (2 emplacements, 1 kW) RFP-D2120-8A3-1G00 - 2 emplacements, 120 Vcc, 8,3 A, 1 kW avec relais de déconnexion/polarité (1G) 450 V (2 emplacements, 1 kW) RFP-D2450-2A3-1G00 - 2 emplacements, 450 Vcc, 2,3 A, 1 kW avec relais de déconnexion/polarité (1G) Options de modules CC (câbles et kits) 5380444-01 - Câble de sortie 16 Vdc 9 pieds 5380444-03 - Câble de sortie 16 Vdc 9 pieds - coude 90 degrés 5380445-01 - 65 Vdc 9 foot output cable 5380446-01 - 33 Vdc/50 Vdc 9 foot output cable 5380453-01 - 120 Vdc 9 foot output cable 5380447-01 - 450 Vdc 9 foot output cable 5380443-01 - Module 9-pin D-sub 9 foot cable 5380508-01 - Connecteur de court-circuitage d'interverrouillage du module 5380270-01 - Kit d'accouplement de connecteur 16 Vdc 5380270-02 - Kit d'adaptation de connecteur 65 Vdc 5380271-01 - Kit d'adaptation de connecteur 33 Vdc/50 Vdc 5380271-03 - Kit d'adaptation de connecteur 120 Vdc 5380271-02 - Kit d'accouplement de connecteur 450 Vdc Modules CA RFP-A301K-875-1G00 - 3 emplacements, 875 VA, 45-1,2 kHz avec relais de déconnexion (1G) RFP-A301K-875-2D00 - 3 slots, 875 VA, 45-1,2 kHz + Extended Oper. Temp. de fonctionnement prolongée RFP-A305K-875-1G00 - 3 slots, 875 VA, 45-5 kHz avec relais de déconnexion (1G) RFP-A305K-875-2D00 - 3 emplacements, 875 VA, 45-5 kHz + Temp. de fonct. ext. Temp. Options de modules CA 5380450-01 - Câble de sortie CA 9 pieds 5380450-03 - AC 9 foot output cable - 90 degree bend 5380272-01 - Kit d'adaptation du connecteur de sortie CA Modules de charge RFP-L3500-375-1G00 - 3 emplacements, 375 W, 500 Vdc, 15 A avec relais de déconnexion/polarité (1G) RFP-L3500-750-1G00 - 3 emplacements, 750 W, 500 Vdc, 30 A avec relais de déconnexion/polarité (1G) Options de modules de charge 5380452-01 - Câble d'entrée de 9 pieds pour les charges CC 5380273-01 - Kit d'accouplement de connecteur de charge CC Note : les listes de modèles/options ci-dessus sont tirées directement du tableau de description du numéro de modèle du produit sur la page.
