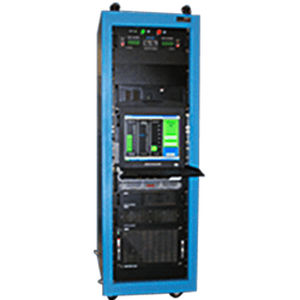

Simulateur de batterie programmable BSS

pour test de charge/déchargepour simulation de cellules

Détails du produit
Produit : Simulateur de batteries en chaîne (BSS)
Description : Système de simulation de batteries pour émulation de charge et décharge de batteries de véhicules spatiaux

Présentation
Les simulateurs de batteries en chaîne Elgar (BSS) fournissent une émulation d'alimentation contrôlable pour les essais spatiaux. Le BSS prend en charge la simulation de topologies de batteries multi‑terminaisons et est conçu pour la vérification intégrée du système plutôt que pour une simple suppression de batterie. Le comportement du simulateur est piloté par des tables de charge au format tableur, adaptées à la topologie et à l'état de la batterie. Plusieurs tables peuvent être stockées et rappelées depuis l'ordinateur hôte.

Modes de fonctionnement
Le BSS fonctionne en deux modes : statique et dynamique. En mode statique, une valeur d'état de charge donnée produit instantanément la tension aux bornes correspondante, évitant les cycles de décharge longs. En mode dynamique, le BSS surveille l'énergie de charge/décharge appliquée depuis un point de départ et ajuste la tension aux bornes en temps réel pour reproduire le comportement de la batterie.

Configurations et simulation de capteurs
Des versions simulateur pour pack batterie simple ou double sont disponibles. Courants de décharge jusqu'à 150 A et courants de charge jusqu'à 50 A par batterie sont pris en charge. Des simulateurs de capteurs optionnels (thermistance, transducteur de pression, sorties charge chauffante, jauges de contrainte, dérivation/court-circuit de cellule) permettent une interaction en boucle fermée avec les régulateurs d'alimentation du véhicule spatial pour une émulation réaliste.

Contrôle et intégration
Chaque BSS est un système clé en main entièrement intégré avec une interface graphique Windows et un logiciel de contrôle matériel. Le contrôle s'effectue via Ethernet standard ou GPIB optionnel en utilisant des commandes au format SCPI. La gestion de fichiers permet de charger et d'exécuter plusieurs bases de données batterie de manière transparente.

Fonctionnalités et avantages

• Disponible en versions mono et bi‑pack pour des configurations d'essai flexibles
• Options de simulation de capteurs pour thermistances, jauges de contrainte, charges de chauffage et dérivation/court‑circuit de cellule
• Comportement des batteries modifiable par téléchargement de tableurs pour simuler des chimies telles que NiMH, Li‑ion et NiCd

Fonctionnement de base de données flexible
Un moteur de base de données dédié calcule la tension aux bornes à partir de l'état de charge et du courant instantané et peut piloter des simulateurs de transducteurs de pression pour permettre des tests de charge en boucle fermée. Le moteur peut émuler des défauts courants tels que cellules en court‑circuit, transfert de charge dégradé et vieillissement.

Packages intégrés de simulateurs de capteurs
Des simulateurs intégrés de thermistance et de transducteur de pression permettent des tests en boucle fermée des systèmes de conditionnement de batterie, accélérant le débogage et offrant une plus grande flexibilité de test.

Entièrement programmable
Tous les paramètres de simulation sont programmables. Les simulations peuvent être suspendues et reprises ; les consignes et points opérationnels sont disponibles localement ou à distance.

Sécurité pour les véhicules spatiaux
Plusieurs mécanismes de sécurité sont fournis, y compris des seuils de déclenchement/soulèvement de courant réglables par l'utilisateur et une protection programmable contre les surtensions.

Large plage de puissance
Des niveaux de puissance de charge/décharge sont disponibles de moins de 1 kW à plusieurs kilowatts pour répondre à différents besoins d'essai.

Service d'intégration en rack d'alimentation
Des solutions de sous-système de puissance en rack clé en main peuvent être fournies, assemblées avec des sources d'alimentation programmables adaptées et configurées selon les spécifications client.

Sécurité du système de test
L'utilisation du BSS en lieu et place des batteries de vol réduit la nécessité de charger/décharger systématiquement les batteries de vol et diminue le risque de court‑circuit pendant les campagnes d'essais.

Vitesse des processus de test
Le BSS permet des changements d'état de charge rapides et reproductibles comparés aux batteries de vol, accélérant les cycles de vérification.

Caractéristiques techniques

• Famille/nom du produit : Elgar Battery String Simulator (BSS)
• Modes de fonctionnement : Statique et Dynamique
• Contrôle/interface : Interface graphique Windows ; Ethernet standard ; GPIB optionnel ; prise en charge des commandes SCPI
• Format des tables de charge : Base de données au format tableur ; stockage de plusieurs tables sur l'hôte
• Configurations disponibles : Versions simulateur mono‑pack et bi‑pack
• Courant de décharge : Jusqu'à 150 A (par système)
• Courant de charge : Jusqu'à 50 A par batterie
• Simulation de capteurs : Thermistance, transducteur de pression, charges chauffantes, jauges de contrainte, dérivation/court‑circuit de cellule
• Fonctions de sécurité : Seuils de surcharge réglables par l'utilisateur ; protection programmable contre les surtensions
• Plage de puissance : De < 1 kW à plusieurs kW
• Capacités : Simulation de plusieurs chimies (NiMH, Li‑ion, NiCd) ; simulation de défauts (cellules en court‑circuit, transfert de charge dégradé, vieillissement)
