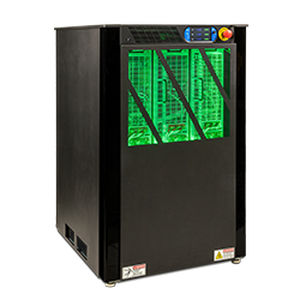

Simulateur pour applications aéronautiques Sequoia

pour avionde chargede fréquence

Aperçu
Le California Instruments Sequoia Series est un simulateur de réseau AC régénératif programmable haute puissance et précision, combinant une architecture de commutation de puissance SiC avec un fonctionnement bidirectionnel quatre quadrants dans un châssis sur socle. Il simule les conditions et perturbations des réseaux électriques mondiaux pour les essais d'onduleurs, UPS, systèmes V2G, éoliennes, systèmes d'alimentation avionique et les tests de conformité.

Résumé du produit (tableau)
Modèle : Sequoia Series
Tension : 0 - 333VAC
Courant : 0 - 3 000 A/phase
Puissance : 15 kVA - 1,08 MVA
Présentation : Simulateur de réseau régénératif programmable de précision

Fonctionnalités et capacités

• Plages de tension doubles pour tests de surtension sur systèmes basés 480 V
• Mises en place d'instrument pour restauration rapide d'un état connu
• Résolution temporelle de 500 µS pour les transitoires
• Logiciel Virtual Panels inclus
• Programmation d'ondes de courant non linéaires en mode charge
• Coordination de phase entre unités multiples (LKM/LKS)
• Contrôles analogiques adaptés aux tests PHIL et de modulation
• Entrées/Sorties Trigger pour coordination avec systèmes externes
• Diagnostics embarqués étendus
• E/S numériques incluant RS232, USB, Ethernet (GPIB en option)
• Affichage couleur tactile 5” intuitif
• Auto‑parallélisme pour configurations multi‑châssis
• Borniers séparés pour sorties AC monophasées et triphasées

Utilisation simplifiée
La série Sequoia est entièrement pilotable depuis son écran tactile couleur en façade, guidé par menu. Des interfaces USB et LAN pour contrôle à distance et des pilotes d'instruments sont fournis pour l'intégration aux bancs d'essai automatisés. Le générateur d'ondes arbitraires programmable permet de créer des formes d'ondes spécifiques, des mesures temps/fréquence et la capture des formes d'ondes tension/courant réelles.

Configurations
La série Sequoia propose cinq configurations mono‑châssis : 15 kVA, 22,5 kVA, 30 kVA, 45 kVA et 90 kVA. Des modèles multi‑armoires (multi‑châssis) sont disponibles pour des besoins de puissance supérieurs et offrent une reconfiguration flexible (capabilité Reflex).

Choix des plages de tension
Plages doubles standard : 0–166 V et 0–333 V phase‑neutre en sortie direct couplée. Capacité maximale triphasée standard : 287 VAC et 576 VAC ligne‑à‑ligne respectivement. Des plages optionnelles couplées par transformateur sont disponibles jusqu'à 715 V L‑N et 1 238 V L‑L. Option XVC définie par l'utilisateur pour applications sur mesure.

Facteur de crête élevé
Supporte des charges à fort facteur de crête pour piloter des charges non linéaires difficiles. Exemple : le SQ30 affiche un facteur de crête de 4,5 et peut délivrer jusqu'à 300 A de courant crête répétitif (plage 166 V AC) par phase pour charges triphasées ; consulter les spécifications par modèle pour les valeurs de courant crête.

Contrôle à distance
Interfaces standard RS232C, USB et LAN ; IEEE‑488 (GPIB) optionnel. L'instrument utilise le protocole de commande SCPI pour la programmation.

Hardware‑in‑the‑Loop (PHIL)
La fonction External Drive (-EXTD) permet un contrôle analogique externe de la source en fonctionnement AC, transformant la source en amplificateur large bande. Applications PHIL courantes : simulation de centrale électrique, véhicules hybrides, simulation d'énergies renouvelables ; les solutions PHIL combinées peuvent atteindre des délais globaux proches de ~100 µS.

Charge électronique AC/DC régénérative (optionnelle)
Un mode de charge électronique AC/DC régénérative programmable optionnel offre une simulation précise de charges non linéaires (y compris fort facteur de crête et facteur de puissance variable) et peut restituer l'énergie vers le réseau. Modes pris en charge : Puissance constante, Courant constant et RLC.

Applications de test

• Essais d'équipements de conditionnement d'énergie
• Tests d'énergie verte interactive réseau & génération distribuée
• Essais d'électronique avionique et embarquée
• Tests de conformité réglementaire
• Essais de chargeurs de véhicules électriques (EVSE, V2G)
• Testeurs de ligne de production
• Simulation et tests avancés d'énergies renouvelables
• Tests selon IEEE 1547
• Tests de moteurs

Caractéristiques / Spécifications techniques

• Désignation du modèle : Sequoia Series
• Tension (standard L‑N) : 0 – 166 V et 0 – 333 V (double plage)
• Sorties triphasées maximales (standard) : 287 VAC et 576 VAC ligne‑à‑ligne
• Plages optionnelles couplées par transformateur : jusqu'à 715 V L‑N et 1 238 V L‑L
• Courant : 0 – 3 000 A par phase (selon modèle)
• Plage de puissance : 15 kVA – 1,08 MVA
• Configurations mono‑châssis : 15 kVA, 22,5 kVA, 30 kVA, 45 kVA, 90 kVA ; configurations multi‑armoires disponibles
• Résolution transitoire : 500 µS (transitoires)
• Support du facteur de crête : exemple SQ30 facteur 4,5 (courants crête répétitifs selon modèle)
• Front panel : écran tactile couleur 5"
• Communications : RS232C, USB, LAN ; IEEE‑488 (GPIB) optionnel ; protocole SCPI
• Options : External Drive (-EXTD) pour PHIL, mode charge électronique régénérative AC/DC (Puissance constante/Courant constant/RLC), option XVC définie par l'utilisateur
• Diagnostics : diagnostics embarqués étendus ; setups instruments pour restauration rapide d'état
• Contrôles : GUI Virtual Panels inclus ; contrôles analogiques performants pour tests PHIL/modulation ; trigger in/out pour coordination externe
• Fonctions matérielles : auto‑parallélisme pour multi‑châssis, borniers séparés pour sorties monophasées et triphasées
