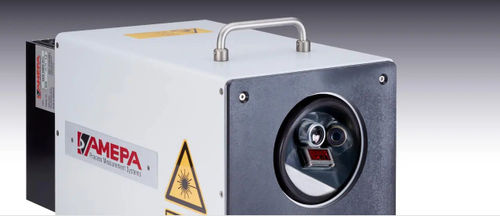

Système de mesure de rugosité WMS 100

d'ondulationà laserpour matériau en feuille

Les mesures en ligne du profil de la surface par AMEPA offrent des avantages fondamentaux au client : Visualiser et documenter la distribution de l'ondulation et de la rugosité sur toute la longueur de la bobine ou de la bande Détecter efficacement les valeurs d'ondulation et de rugosité en dehors de la tolérance, qui peuvent être causées par La rugosité de la matière première à l'entrée L'usure des rouleaux de travail Des paramètres de processus incorrects Fournir des données en ligne pour déterminer le moment optimal pour changer les rouleaux de travail Fournir la valeur de rugosité Wsa et la valeur de rugosité Ra comme entrée pour le contrôle du processus Réduire le nombre de mesures hors ligne avec des instruments à stylet Les avantages Précision Plage de mesure pour Wsa de 0,1 à 1 µm, plage de mesure pour Ra de 0,3 à 3 µm, RPc de 30 à 120 cm-1 Déclenchement pour Wsa 0,001 µm, déclenchement pour Ra 0,01 µm Fréquence de mesure pour les mesures Wsa jusqu'à 1 Hz maximum Mesures de Ra avec coupure sélectionnable de 0,8 ou 2,5 mm Mesure WMS parallèle à la direction du roulement Champ de vision de 1,2 х 0,4 mm, ligne de mesure de 1200 х 3,5 µm (résolution spatiale comme la pointe d'un stylet) Efficace Réduction des mesures fastidieuses par stylet sur la ligne et en laboratoire Mesures Wsa possibles jusqu'à une vitesse de bande de 180 m/minute Détection ponctuelle des valeurs d'ondulation qui se situent en dehors des tolérances spécifiées, pour un contrôle optimal du processus, des temps de réponse courts et une dynamique accrue Polyvalent Mesure indépendante des conditions de luminosité Mesure sans contact sur toutes les surfaces de qualité, aluminium (mill finish et EDT) ou acier (Z, ZE, ZF), chacune en texturation EDT, EBT ou Pretex
