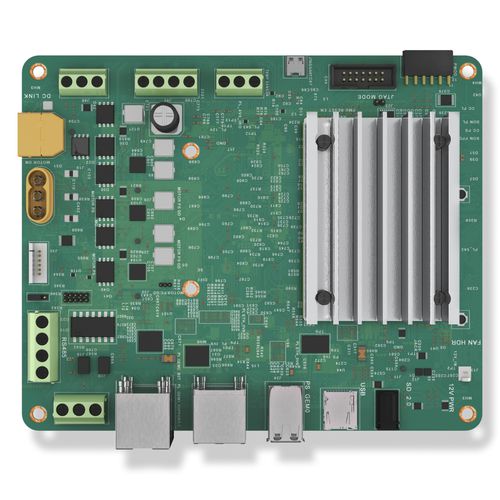

Kit de démarrage de moteur KD240

EtherCAT

En tant que plateforme de développement pour les SOM Kria™ K24, le KD240 est conçu pour les applications de commande de moteur et de DSP, complet avec une variété d'interfaces et doté d'un support Python natif pour faciliter le développement des architectes de systèmes de contrôle et des développeurs de logiciels embarqués. Caractéristiques du produit Prêt pour les applications de commande 1x convertisseur triphasé et codeur en quadrature Commande de frein, interface de capteur de couple Réseau et connectivité générale 3x 1 Gb Ethernet (1x PS, 2x PL Ethernet compatible TSN) CAN, RS-485, USB 3.0 (hub 2 ports), 2.0 Extension PMOD Extensible à une large gamme de capteurs compatibles Accès à l'écosystème Pmod Facilité d'utilisation et accessibilité Kit de commande de moteur à faible coût basé sur un FPGA offrant des flux de travail simplifiés pour l'exploration de la conception Disponible auprès d'AMD et de distributeurs dans le monde entier Spécifications générales Appareil Zynq™ UltraScale+™ MPSoC Facteur de forme SOM + carte de support + solution thermique passive Dimension, Poids 124 mm x 142 mm x 37 mm, 237g Cellules logiques du système 154K Blocs RAM, blocs UltraRAM 216, 0 Tranches DSP 360 Interfaces Ethernet x1 PS (GEM1) Gb RGMII Ethernet ; x2 PL Gb RGMII Ethernet avec réseau sensible au temps (TSN), Ethernet pour le support de la technologie d'automatisation de contrôle (EtherCAT) Mémoire LPDDR4 2 GB (2 canaux x 256 Mb x 16 bit/canal) Mémoire d'amorçage primaire 512 Mb QSPI Mémoire d'amorçage secondaire Carte MicroSD
