Chauffe-fût d'huile CC 00 series

pour eauhaute températureindustriel

Présentation

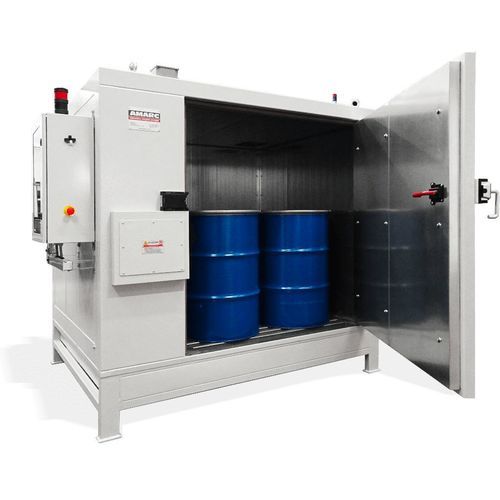

Les armoires de chauffe pour fûts AMARC sont conçues pour chauffer des matériaux contenus dans des fûts de 200 L ou des IBC de 1000 L. Proposées en versions standard ou entièrement personnalisées, elles privilégient l'efficacité thermique et la sécurité fonctionnelle pour les process industriels.

Domaines d'application

• Chauffage, changement d'état, réduction de viscosité ou fonte des produits en fûts/conteneurs avant transfert ou traitement.
• Secteurs courants : chimie, cosmétique, pharmaceutique, agroalimentaire, pétrochimie, blending, oil & gas.

Construction
Les armoires reposent sur un châssis en acier soudé avec parois porteuses en tôle et panneaux isolés en laine minérale sans amiante. Points clés de construction :

• Solidité structurelle : structures internes de protection et étagères dimensionnées pour résister aux manipulations.
• Isolation thermique : conception limitant les ponts thermiques et les pertes pour un échange thermique efficace.

Fonctionnement
Le transfert de chaleur s'effectue principalement par convection forcée. Une unité de ventilation supérieure pousse l'air à travers des résistances électriques ou un échangeur (eau chaude, vapeur, huile diathermique) vers des conduits de distribution qui répartissent l'air chauffé autour des fûts, créant la turbulence nécessaire à l'échange. La température est régulée par un régulateur numérique en armoire, avec sonde positionnée pour une mesure représentative.

Modèles standard et options de configuration
La gamme standard, issue de plus de 30 ans d'installations, propose de nombreux modèles et un fort degré de configurabilité. Variables principales :

• Température de service : standard jusqu'à +100°C ; variantes jusqu'à +150°C (chauffage électrique).
• Capacité : 2, 4, 8, 12, 16, 24, 32, 40, 48 fûts.
• Méthodes de chauffage : Électrique, Vapeur, Eau chaude, Huile diathermique.
• Installation : Intérieure ou Extérieure.
• Options ATEX / antidéflagrantes : zonage interne/externe disponibles.

Modèles — Monozone (résumé)

• 2 FÛTS — CC 001 S1 — zones : 1 — 2 × 200 L — L 1580 mm × P 1650 mm × H 1950 mm — niveaux de chargement : 1
• 4 FÛTS — CC 002 S1 — zones : 1 — 4 × 200 L — L 2080 mm × P 1650 mm × H 1950 mm — niveaux : 1
• 8 FÛTS HORIZONTAL — CC 003 S1 — zones : 1 — 8 × 200 L — L 3595 mm × P 1650 mm × H 1950 mm — niveaux : 1
• 8 FÛTS VERTICAL — NC 004 S1 — zones : 1 — 8 × 200 L — L 2445 mm × P 1650 mm × H 2970 mm — niveaux : 2
• 12 FÛTS HORIZONTAL — NC 008 S1 — zones : 1 — 12 × 200 L — L 5455 mm × P 1650 mm × H 1750 mm — niveaux : 1
• 12 FÛTS VERTICAL — NC 029 S1 — zones : 1 — 12 × 200 L — L 2445 mm × P 1650 mm × H 4370 mm — niveaux : 3
• 16 FÛTS VERTICAL — NC 007 S1 — zones : 1 — 16 × 200 L — L 3845 mm × P 1650 mm × H 2970 mm — niveaux : 2
• 24 FÛTS — NC 009 S1 — zones : 1 — 24 × 200 L — L 5455 mm × P 1650 mm × H 2970 mm — niveaux : 2
• 32 FÛTS — NC 013 S1 — zones : 1 — 32 × 200 L — L 6955 mm × P 1650 mm × H 2970 mm — niveaux : 2
• 40 FÛTS — NC 015 S1 — zones : 1 — 40 × 200 L — L 8865 mm × P 1650 mm × H 2970 mm — niveaux : 2
• 48 FÛTS — NC 028 S1 — zones : 1 — 48 × 200 L — L 9575 mm × P 1650 mm × H 2970 mm — niveaux : 2

Modèles — Multizone (résumé)
Les armoires multizone offrent un contrôle indépendant des températures par zone, permettant le chauffage simultané de produits différents et des économies d'énergie en charge partielle. Exemples :

• 8 fûts horizontal, 2 zones (4+4) — CC 006 S1 — L 4040 mm
• 12 fûts horizontal, 2 zones (4+8) — CC 010 S1 — L 5555 mm
• 12 fûts horizontal, 3 zones (4+4+4) — CC 029 S1 — L 6010 mm
• 24 fûts, 2 zones (8+16) — NC 016 S1 — L 6300 mm
• 32 fûts, 4 zones (8+8+8+8) — CC 030 S1 — L 7975 mm

Optionnels et personnalisation
Liste d'options étendue : matériaux (acier carbone / galvanisé / AISI 304 / AISI 316 en intérieur et/ou extérieur), cycles de peinture spéciaux (primaire époxy + laques polyuréthane ; cycles certifiés pour environnements corrosifs), constructions de fond (tôle 3 mm, éléments tubulaires, bac de collecte avec différentes capacités et évacuations), types de portes (simple/double, coulissantes, volet roulant, volet vertical automatique), systèmes de verrouillage anti‑vent/antipincement, extraction de fumées et renouvellement d'air (temporisé, on/off, interlock chauffage/portes), détecteurs de gaz interverrouillés, coffrets de commande étanches ou IP renforcé, variantes ATEX selon règles de zonage gaz.

Documentation et exemples de plans
Fiches de layout et brochures techniques disponibles pour chaque modèle (codes dessin, capacités, dimensions, méthodes d'exploitation recommandées).

Caractéristiques / spécifications techniques

• Méthodes de chauffage : Électrique, Vapeur, Eau chaude, Huile diathermique ; combinaisons doubles sur demande.
• Température de service : standard jusqu'à +100°C ; variantes jusqu'à +150°C (électrique). La température atteignable dépend des conditions d'alimentation pour les circulations de fluide.
• Gamme de capacités : 2 à 48 fûts (ou 1–12 IBC) ; empreinte palette standard 1200×1200 mm pour 4 fûts par station.
• Construction : châssis acier soudé, panneaux isolés en laine minérale sans amiante ; finitions optionnelles en AISI 304 / AISI 316.
• Commande : régulateur numérique avec sonde ; zones de régulation simples ou multiples selon modèle.
• Sécurité : options de conformité ATEX, verrouillage portes, dispositifs antipincement, interverrouillage extraction, détecteurs de gaz.
• Options fond/réservoir : fond standard 3 mm ou fond tubulaire ; bac de collecte en diverses capacités, évacuation par bride ou vanne à bille.
• Installation : variantes intérieure ou extérieure ; versions extérieures avec étanchéité renforcée, toit protecteur et coffrets de commande IP supérieur.
• Documentation : layouts PDF par modèle et brochures générales avec dessins techniques, dimensions, listes d'options et notes d'installation.
