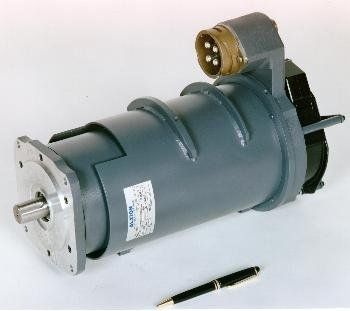

Moteur DC 136 OEP series
brushlesssynchrone24 V

moteur DC
moteur DC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC
Type
brushless, synchrone
Voltage
24 V
Construction
à aimants permanents, compact
Application
pour la robotique
Puissance

Min: 19,5 kW
(26,513 hp)

Max: 41,5 kW
(56,424 hp)

Description

Moteurs sans balais à aimants permanents à forte puissance massique Avec un couple massique et une constante de couple très élevés, particulièrement adaptés aux applications embarquées de forte puissance, les moteurs 136 OEP sont le fruit d'une optimisation électro-magnétique et thermique rendue possible par l'utilisation de logiciels de simulation dédiés, permettant de pré-caractériser précisément le comportement en charge. Une riche expérience industrielle témoigne d'une fiabilité optimale. Caractéristiques principales # Aimants "Terres rares" # Enroulements triphasés en étoile # Protection IP64 suivant IEC 5098 (1989) # Isolation Classe H # Bride B5 # Protection thermique par résistance PTC logée entre 2 enroulements de phase # Seuil d'alarme PTC = 180 C # 136 OEP 017 et 136 OEP 020 : Ventilation par turbine 100 l/s, 24 VDC 0,5 A. # 136 OEP 050 : Refroidissement par fluide avec chemise et buses intégrées. Avantages # Constante de couple élevée : 0,85 Nm / A. # Haut rendement : jusqu'à 95 %. # Puissance massique très élevée : jusqu'à 1500 W / Kg en régime permanent. Caractéristiques de la gamme # 136 OEP 017 : 19,5 KW permanent à 6000 mn-1 # 136 OEP 020 : 29 KW permanent à 6000 mn-1 # 136 OEP 050 : 41,5 KW permanent à 6000 mn-1
