Système d'échantillonnage de gaz AWS-6020

d'air comprimédu point de roséepour SF6

Détails du produit

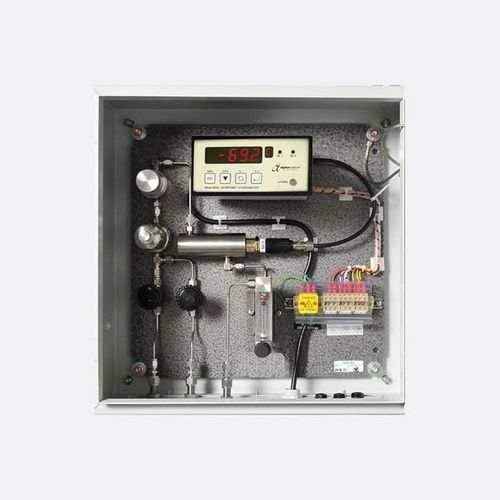

Le système d'échantillonnage AWS-6020 est conçu pour la mesure de l'humidité résiduelle dans les gaz et l'échantillonnage d'air comprimé général, permettant au capteur de fonctionner dans des conditions d'échantillonnage optimales tout en protégeant l'hygromètre des hautes pressions et des contaminants, en particulier dans les environnements hydrocarbures. Enveloppé dans une armoire étanche classée IP66, l'AWS-6020 intègre la régulation de pression, la filtration, le contrôle du débit, une vanne de sélection d'échantillon à trois ports, un support de capteur, un capteur de point de rosée et un hygromètre. Avec ce système, le capteur de point de rosée et l'hygromètre sont protégés contre l'exposition environnementale. Les systèmes d'échantillonnage Alpha Moisture Systems offrent des solutions techniques pour extraire et analyser un échantillon représentatif d'air ou de gaz de procédé, qui est ensuite soit évacué dans l'atmosphère, soit renvoyé au processus. Cette gamme a été développée grâce à une vaste expérience dans l'analyse industrielle de l'humidité. Tous les systèmes sont construits à partir de composants de haute qualité pour offrir des performances et une fiabilité à long terme dans des applications exigeantes. Bien qu'une configuration standard soit disponible, ce système d'échantillonnage est personnalisable pour répondre aux exigences de l'application.

Caractéristiques clés

• Conçu pour l'échantillonnage de gaz ou d'air comprimé général
• Combine régulation de pression, filtration et contrôle du débit
• Permet au capteur de point de rosée de fonctionner à pression atmosphérique
• Hygromètre protégé des éléments lorsqu'il est logé à l'intérieur de l'armoire
• Indice de protection IP66
• Montage mural
• Choix de raccords à compression

Données techniques
Général
Type de capteur/émetteur : Fonctionne avec des émetteurs 4-20mA ou capteur passif
Approbations : CE, UKCA
Documentation : Manuel d'instructions, certificat d'étalonnage
Capteur
Plage de point de rosée : Plage de point de rosée définie par la plage de l'émetteur de capteur choisi
Débit d'échantillon : Idéalement 2-5 litres/min, Max : 25 litres/min
Mécanique
Dimensions en mm (H x L x P) : 400 x 400 x 200 (approx)
Poids : Environ 11,3 kg (20 livres)
Raccords : Acier inoxydable
Classification étanche : IP66
Garantie mécanique : 12 mois en cas de pièces défectueuses ou de mauvaise fabrication
Enceinte : Acier inoxydable

Contenu de la boîte

• Système d'échantillonnage AWS-6020
• Affichage modèle 6020 et capteur intrinsèquement sûr
• Manuel d'utilisation AWS-6020

Applications

• Aérospatiale : Les hygromètres portables sont cruciaux dans la production de pièces aéronautiques nécessitant un traitement thermique sous vide avec de l'argon très sec, et pour vérifier la sécheresse du gaz de protection de soudage à la tête de la torche selon les normes NADCAP.
• Production de HDPE : Utilisés pour vérifier ponctuellement l'humidité dans les gaz inflammables comme l'éthylène, les hygromètres portables assurent la sécurité et l'efficacité dans la production de polyéthylène pour éviter les rendements réduits causés par une humidité excessive.
• Moulage par injection : Les hygromètres portables sont utilisés pour vérifier la sécheresse de l'air circulant à travers les granulés de plastique, améliorant la finition de surface, la couleur et l'opacité des produits — augmentant les rendements et réduisant les coûts de production.
• Gaz médicaux : Essentiels pour assurer la fiabilité et la précision de la teneur en humidité dans les systèmes d'air hospitaliers, les hygromètres portables aident à effectuer une surveillance continue et des vérifications ponctuelles trimestrielles pour prévenir la croissance microbienne et les infections potentielles — répondant aux normes NHS HTM02.
• Gaz spéciaux : Les hygromètres portables facilitent des mesures précises de l'humidité dans les gaz d'étalonnage, minimisant le produit précieux dépensé pendant le processus de test et assurant la conformité aux spécifications.
• Pharmaceutiques : Les hygromètres portables sont cruciaux pour les vérifications ponctuelles sur les gaz de couverture inertes dans la production de médicaments et de dispositifs médicaux, empêchant la croissance microbienne et assurant la sécheresse nécessaire pour les processus de lyophilisation.
• Production d'énergie : Pour les vérifications ponctuelles de routine sur l'hydrogène utilisé dans le refroidissement des alternateurs, les hygromètres portables aident à maintenir l'efficacité et la sécurité en s'assurant que l'humidité est en dessous des niveaux critiques pour éviter la condensation.

Questions fréquemment posées

• La configuration standard comprend : un capteur intrinsèquement sûr avec support de capteur/cellule d'échantillon, régulateur de pression (chauffé en option), unité de filtration, indicateur de débit et un manomètre (entrée), manomètre (sortie) et toute la tuyauterie en acier inoxydable de haute qualité.
• La personnalisation est disponible pour des exigences complexes et des conditions industrielles ou environnementales spécifiques.
• Les procédures de maintenance varient en fonction des conditions d'application ; des conseils sont fournis lors de la phase de conception.
• Pour les conditions extérieures et chaudes, l'émetteur de point de rosée est logé dans une enceinte en acier inoxydable avec des joints, et des refroidisseurs à vortex peuvent être installés pour contrôler la température interne.

Caractéristiques / Spécifications techniques

• Type de capteur/émetteur : Fonctionne avec des émetteurs 4-20mA ou capteur passif
• Approbations : CE, UKCA
• Documentation : Manuel d'instructions, certificat d'étalonnage
• Plage de point de rosée : Définie par la plage de l'émetteur de capteur choisi
• Débit d'échantillon : Idéalement 2-5 litres/min, Max : 25 litres/min
• Dimensions (H x L x P) : 400 x 400 x 200 mm (approx)
• Poids : Environ 11,3 kg (20 livres)
• Raccords : Acier inoxydable
• Classification étanche : IP66
• Garantie mécanique : 12 mois (pièces défectueuses ou mauvaise fabrication)
• Enceinte : Acier inoxydable
