Capteur de proximité à effet Hall ATS616 series

analogiquepour roue dentéehaute température

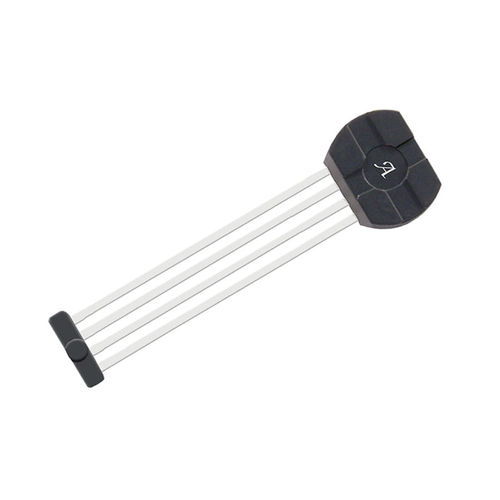

L'IC de sonde de la vitesse-dent ATS616 est un dispositif crête-détectant qui utilise la commande de gain automatique et un condensateur intégré pour fournir la détection extrêmement précise de bord de vitesse vers le bas à de basses vitesses de fonctionnement. Chaque paquet se compose d'une coquille en plastique à hautes températures qui lie un granule de samarium-cobalt, un morceau de poteau, et un IC open-collector différentiel de Hall qui a été optimisé au circuit magnétique. Ce petit paquet peut être facilement assemblé et employé en même temps qu'une grande variété de formes et de tailles de vitesse. La technologie utilisée pour ce circuit est Hall-effect basé. Le morceau incorpore un IC de Hall de duel-élément qui commute en réponse aux signaux magnétiques différentiels créés par les cibles ferromagnétiques. Les circuits de traitement sophistiqués contiennent Un--d au convertisseur qui individu-calibre (normalise) le gain interne du dispositif pour réduire au minimum l'effet des variations d'air-gap. Le circuit crête-détectant breveté de filtre élimine l'aimant et le système excentre et a la capacité de distinguer les changements relativement rapides comme ceux provoqués par inclinaison, oscillation de vitesse, et excentricités. Ceci facile-à-intègrent la solution fournit la détection de premier-dent et l'opération stable au T/MN extrêmement bas. L'ATS616 peut être employé comme remplacement pour l'ATS612LSB, éliminant le condensateur crête-se tenant externe requis par l'ATS612LSB.
