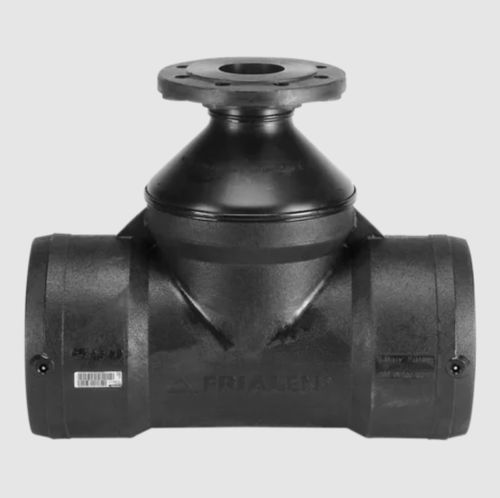

Raccord hydraulique FLT

à visseren TDIN

Pièce en T de la bride TFL Eau Matériau : PE 100 et insert métallique Technologie de sécurité Note : Réduction et bride de fusion. Insert métallique dans la bride afin d'empêcher le flux de froid. Nous recommandons les joints GST. Notez les couples de serrage des vis après avoir spécifié le fabricant du joint ou DVS. Domaines d'application Le T-Pièce de bride FRIALEN est utilisé pour la transition entre les tuyaux HD-PE et les tuyaux ou vannes en métal. Le principal domaine d'application du T-Pièce de bride FRIALEN est le raccordement de la bouche d'incendie. Pour un branchement en DN 80, vous pouvez bridez directement une vanne d'arrêt. D'autres diamètres nominaux peuvent également être réalisés avec la pièce en T FRIALEN1) en combinaison avec le réducteur de bride FRIALEN FLR ou, si le diamètre nominal est égal, avec la bride à face pleine FRIALEN EFL2). Instructions de montage La pièce en T de la bride est installée uniquement en l'absence de pression. Pour la préparation de la pièce en T dans le sens de l'ouverture du passage avec des tubes HD-PE (marquage de la profondeur d'insertion, élimination de la peau d'oxyde, nettoyage, etc.) pour la fusion FRIALEN, veuillez consulter la notice de montage FRIALEN. Les dimensions des raccords à brides correspondent à la norme DIN EN 1092-1. Des rondelles supplémentaires sont nécessaires. Tous les joints plats ou à profil standard peuvent être utilisés. Veuillez respecter les spécifications de couple de vis indiquées par le fabricant du joint. Nous recommandons les joints G-ST. De bonnes raisons d'utiliser la pièce en T pour bride FRIALEN FLT : Pièce compacte en HD-PE pour un raccordement direct aux robinets à brides et aux hydrants Combinaison réalisée en usine à partir de la pièce en T FRIALEN, du réducteur et de la bride à souder (bride fixe)
