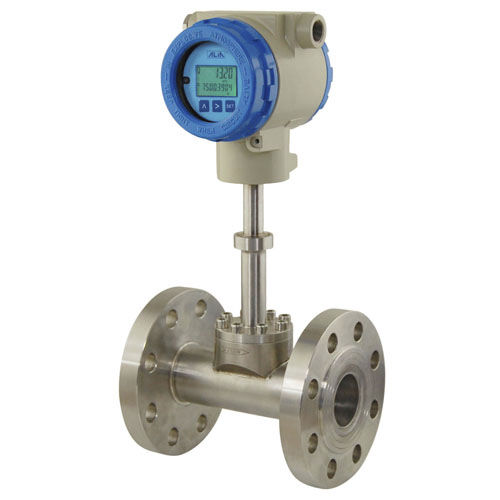

Débitmètre volumétrique ATF80 series
pour liquidespour gazpour vapeur

débitmètre volumétrique
débitmètre volumétrique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
volumétrique
Fluide
pour liquides, pour gaz, pour vapeur
Diamètre de tuyauterie
DN20 - 3/4", DN15 - 1/2", DN40 - 1"1/2, DN100 - 4", DN25 - 1", DN80 - 3", DN32 - 1"1/4, DN125 - 5", DN65 - 2"1/2, DN60 - 2"1/4, DN90 - 3"1/2
Montage
à bride
Matériau
en acier inoxydable, en aluminium
Communication
4-20 mA
Niveau de protection
antidéflagrant, à sécurité intrinsèque, IP67
Application
industriel
Autres caractéristiques
numérique, haute température, basse pression
Débit volumique

Max: 55 800 m³/h
(1 970 558,4 ft³/h)

Min: 0,1 m³/h
(3,5 ft³/h)

Température de process

Max: 450 °C
(842 °F)

Min: -60 °C
(-76 °F)

Pression de process

Max: 100 bar
(1 450,38 psi)

Min: 0 bar
(0 psi)

Répétabilité

0,05 %

Description

Les débitmètres à cible intelligente de la série ATF80 révolutionnent la méthode de mesure du débit par déviation de la cible. Le déplacement de la cible est mesuré avec précision par des capteurs capacitifs. Le signal résultant est ensuite traité numériquement par un processeur de signal industriel monté en surface pour produire une sortie 4-20 mA proportionnelle au débit volumétrique. Les débitmètres Smart Target conviennent aux débits à faible vitesse et à haute température. Débit de gaz, de vapeur. Pour changer le compteur, il suffit de changer la cible. Il n'est pas nécessaire de changer l'ensemble du compteur. Mesure des faibles vitesses inférieures à 0,1 m/s Mesure des gaz de torche à haute température, basse pression et faible vitesse. Sortie 4-20 mA Communication HART Faible perte de charge La température maximale peut aller jusqu'à 450 oC Etalonnage en ligne par le logiciel unique Alia Type d'insertion ou type Hot-Tap disponible pour les grandes canalisations Taille : - Affichage local : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, - LCD 4 lignes (avec rétro-éclairage) 150, 200, 250, 300...... 6000 (mm) - Débit à 5 chiffres Plage de mesure : - Totalisateur à 8 chiffres Vapeur : 0.002-3400000 t/hr - Sortie courant : Gaz : 1-3280000 Nm3/hr - 4-20 mA 2 fils Liquide : 0.1-55800 m3/hr - Charge Matériau : - Rohm= (VDC-10) * 50 Acier inoxydable 304 / 316 - Fonction d'alarme : Précision : - Alarme haute / basse Type Wafer / Bride - Rapport de réduction : +/-0,75% de la lecture - 15:1 Type d'insertion - Communication : Communication : +/-1,6% de la lecture - Signal HART (Compatible) Répétabilité : - Enregistrement des données : +/-0,05% FS - Paramètres de fonctionnement et totalisateur Plage de débits multiples : - les chiffres sont stockés par EEPROM pour plus de 1-3 gamme de débit - plus de 10 ans Raccordement au processus : - Matériau du boîtier : Bride / Wafer / Insertion - Alliage d'aluminium Type de bride : - JIS 10K / JIS 20K / JIS 40K

---
