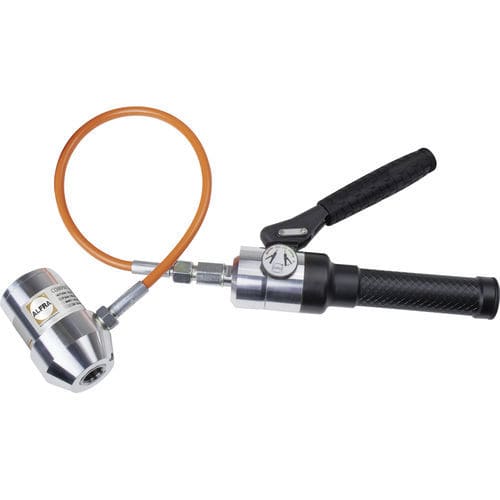

poinçonneuse hydraulique / pour tôle métallique / flexible
Compact Flex™

{{requestButtons}}

Caractéristiques

  • Actionnement:

    hydraulique

  • Produit traité:

    pour tôle métallique

  • Autres caractéristiques:

    flexible

  • Force:

    75 kN

Description

Les appareils Compact® Poinçonneuse droite, CompactCombi® Poinçonneuse 90° et Compact Flex® Poinçonneuse sont des appareils hydrauliques manuels destinés à percer des trous de différentes formes dans des tôles souples à moyennement fermes en acier, en inox et en aluminium. Le circuit hydraulique fermé est facile à entretenir et vous permet de travailler avec la poinçonneuse dans n’importe quelle position.

Une opération idéale est assurée par le levier manuel (F) ergonomisé et une poignée stable (E). La vis de purge (C) sert à obtenir et décharger la pression de service dans l’intérieur du corps de pompe (D) et du cylindre (B). L’ouverture de la vis de purge (C) se fait en la tournant vers la gauche en position OFF (ARRET) et la fermeture se fait en la tournant vers la droite en position ON (MARCHE). Lorsque la vis de purge (C) est fermée, la pression de service requise est obtenue en poussant le levier manuel (F), qui tire le piston de
charge (A) avec une force plus élevée vers l’intérieur dans le cylindre (B). En ouvrant la vis de purge (C), la pression est diminuée et le piston de charge (A) est remis dans sa position initiale via un ressort interne. La soupape de suppression intégrée limite la pression admissible maximale à l’intérieur de l’appareil et protège la poinçonneuse manuelle d’une surcharge et de dommages possibles.

La performance idéale est obtenue avec l’aide des outils ALFRA appropriés. Vous trouvez un aperçu de notre offre en poinçons ronds et carrés de haute qualité à la fin du présent manuel d’utilisation.
