Séparateur de liquides U-Turn

d'huileverticalcompact

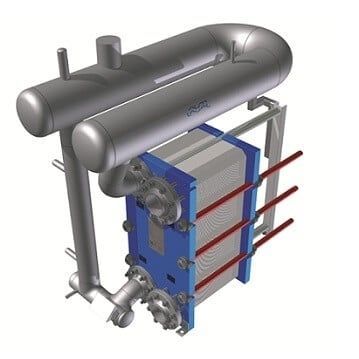

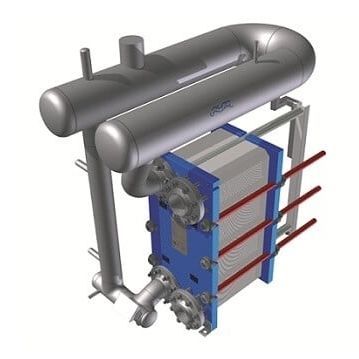

U-Turn est un séparateur de liquide spécialement conçu pour être utilisé avec des échangeurs de chaleur à plaques dans les applications à l'ammoniac. Le module, qui comprend le séparateur et l'échangeur de chaleur à plaques, garantit des pertes de charge minimales et une efficacité énergétique maximale. L'Alfa Laval U-Turn est conçu pour tirer le meilleur parti de la technologie des échangeurs de chaleur à plaques d'Alfa Laval. Installé en amont, le module autonome U-Turn s'adapte facilement à l'échangeur de chaleur à plaques compatible. Il peut couvrir des puissances d’ammoniac comprises entre 200 et 1 400 kW à une température d’évaporation de 0 °C et entre 50 et 500 kW à une température d’évaporation de -40 °C. Ce module offre une installation efficace et compacte, avec une hauteur verticale réduite et des dimensions hors tout plus petites que toute autre solution. Principales caractéristiques de conception Dimensions compactes Hauteur et longueur réduites permettant une installation sur site sans démontage Aucun support supplémentaire n’est nécessaire, car le séparateur U-Turn est entièrement soutenu par l’échangeur de chaleur à plaques Entretien facile, car les deux côtés de l’échangeur de chaleur à plaques sont entièrement accessibles. Tous les raccords d’ammoniac se trouvent du même côté, ce qui facilite l’installation Vidange d’huile intégrée Acier inoxydable garantissant une résistance à la corrosion et ne nécessitant aucun traitement de surface Prêt à l’installation Le module U-Turn est livré dans des délais courts, grâce à sa standardisation. Il s’agit d’un module entièrement fonctionnel provenant d’un seul fournisseur et portant le marquage CE, ainsi que l’homologation PED (Directive relative aux équipements sous pression).
