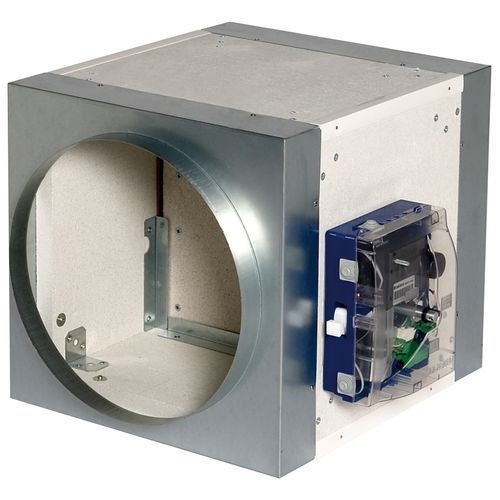

Clapet coupe-feu rectangulaire ISONE®

circulaire

ISONE 1500 à Virole fait partie d'une gamme de clapets coupe-feu encastrés, validée jusqu'à 1500 Pa et optimisée pour les IGH. scellement au mortier traditionnel, sans accessoire de fixation, mécanisme évolutif : tous les équipement sont embrochables à la main, déclencheur bi-tension (24/48 V) : erreur de commande impossible. facilité de câblage grâce au bornier débrochable. Le clapet est ouvert en position normale. En cas d'incendie, le clapet se ferme pour stopper la propagation du feu et des fumées dans les autres compartiments. Sa fermeture peut-être thermique ou centralisée (mécanisme évolutif). certifié et conforme NF -S-61937-5, marqué CE selon EN 15650, n°1812-CPD -1016, mises en œuvre agréées, sans aucun accessoire de fixation : EI 120 S - 1500 Pa en mur béton 110 mm, EI 120 S - 1500 Pa en dalle béton 150 mm jusqu’à 600x600. fusible thermique 70°C inclus, élément de conduit rectangulaire en matériau réfractaire, viroles fixées aux extrémités pour le raccordement au réseau de ventilation circulaire, lame mobile, en matériau réfractaire, se refermant sur les butées, mécanisme évolutif type ISONE, facilité de câblage grâce au bornier débrochable. pour obtenir un clapet de diamètre 125 mm, commander 2 RCC (11143575) en complément du clapet 160 mm, pour obtenir un clapet de diamètre 100 mm, commander 2 RCC (11143574) en complément du clapet 160 mm. encastré dans un mur béton de 110 mm, encastré dans une dalle béton de 150 mm (limité à 600 x 600 mm sous 1500 Pa), scellement au mortier traditionnel, cotes de réservation (mm) = (A+50) x (A+50), l’axe de lame doit être horizontal ou vertical, respecter les rapports de classement au feu pour la mise en oeuvre.
