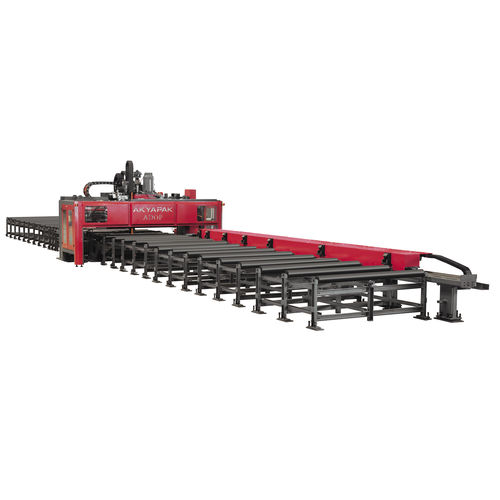

Machine de découpe par oxy-carburant ADOP
plasmapour métalpour tôle métallique

machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
machine de découpe par oxy-carburant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
plasma, par oxy-carburant
Matière traitée
pour métal
Produit traité
pour tôle métallique
Type de commande
CNC
Fonction combinée
de marquage, de perçage
Construction
à pont
Autres caractéristiques
automatique, à servomoteur, pour travaux lourds, verticale, combinée, hydraulique, horizontale
Course X

3 000 mm
(118 in)

Course Y

3 200 mm, 12 000 mm
(126 in, 472 in)

Course Z

26 mm, 100 mm
(1 in, 4 in)

Hauteur maximale de coupe

Max: 40 mm
(1,6 in)

Min: 10 mm
(0,4 in)

Diamètre de tube

24 mm
(1 in)

Description

L'ADOP est conçu pour percer, couper et marquer afin d'accroître l'efficacité, en combinant polyvalence et précision. L'unité de perçage est équipée de doubles guides linéaires robustes sur le cadre du pont en acier lourd et l'unité de découpe est montée de l'autre côté du pont. La précision des mouvements de l'axe horizontal pour les unités de perçage et de découpe est garantie par des vis à billes servo-motorisées. Le changeur automatique d'outils (CAO) à 10 stations est fourni en standard et le marquage de la disposition peut être exécuté en plaçant un outil dans le CAO sans intervention manuelle. L'oxycoupage et le découpage au plasma font également partie des caractéristiques standard. Une torche à plasma est fournie en standard afin d'obtenir les meilleurs résultats de coupe. Les fumées et les poussières générées pendant le processus peuvent être extraites et filtrées grâce à une unité d'extraction des fumées très efficace. Le positionnement des plaques est effectué avec précision à l'aide de mâchoires de préhension hydrauliques montées sur des guides linéaires doubles. Les chariots d'alimentation sont entraînés par des servomoteurs avec un système de pignon et de bascule. CARACTÉRISTIQUES TECHNIQUES Spindlemotor et tous les moteurs axiaux : Servomoteur Capacité de coupe de la vis : max. M24 Utilisation de forets en carbure pour le refroidissement intérieur : Oui Refroidissement intérieur réglé : Standard, air comprimé pulvérisé et eau borée (forets en carbure) Mouvement de la broche et des unités de coupe Mise en place (horizontale / verticale) : Unités d'alignement préchargées Système d'avancement du mouvement : Vis à billes préchargées / système d'écrou Marquage par grattage : Oui Unité de changement d'outil automatique : Oui Capacité ATC : 6 outils Unité de filtration des poudres oxy et plasma : Oui Plaque de collecte des râpes (sur roues) : Oui Système d'application des plaques : Servo-moteur + Réducteur / Pignon + Système d'engrenage Krameyer Blocage des plaques : Mors d'extrusion hydrauliques télécommandés

---
