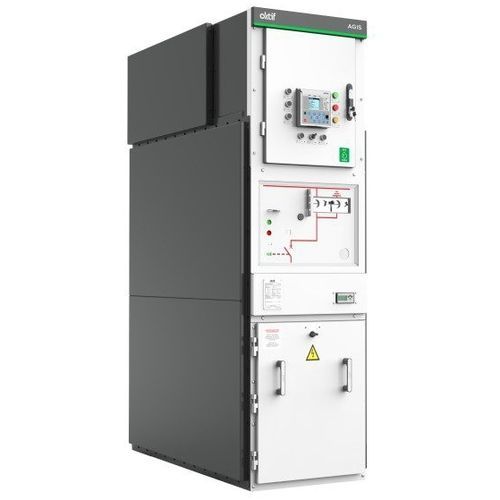

Appareillage de commutation moyenne tension AGIS 36

BTà découpageisolé

Les appareillages de commutation isolés au gaz d'Aktif sont fabriqués afin de réduire les effets du gaz SF6 sur l'environnement et d'offrir une solution plus durable en utilisant de l'air sec dans l'environnement d'isolation. Les tableaux isolés au gaz sont fabriqués et testés en continuité de service LSC-2, cloison PM, classification d'arc interne AFLR, conformément à la norme IEC 62271-200 et jusqu'à 36 kV, 2000 A et 31,5 kA/3s. Une fiabilité optimale est assurée dans vos installations grâce à un système de pression scellé qui ne nécessite pas d'entretien pendant au moins 30 ans. Les AGIS, qui sont fabriqués à partir d'essais de type réalisés par des laboratoires internationaux accrédités, se composent de 4 compartiments : - Compartiment des barres omnibus : Compartiment où peuvent être montés les jeux de barres en cuivre électrolytique selon le courant nominal, les isolateurs de poteaux et les transformateurs de courant et/ou de tension optionnels. - Compartiment de commutation : Ce compartiment, équipé d'un sectionneur à 3 positions et/ou d'un disjoncteur à vide, se trouve dans un réservoir en acier inoxydable entièrement fermé et étanche à l'air sec industriel (~ 80 % d'azote + ~ 20 % d'oxygène). - Compartiment BT : Compartiment où se trouvent tous les dispositifs de mesure, les relais de protection, les connexions terminales, les dispositifs de communication et les autres équipements de protection et de contrôle utilisés dans le système. - Compartiment des câbles : En option, des transformateurs de courant et/ou de tension peuvent être placés dans cette section où les connexions de câbles sont effectuées. AGIS fournit des solutions compactes et solides grâce à la classe de protection IP3X pour les applications intérieures. Les appareillages de commutation à isolation gazeuse de la série AGIS permettent de réaliser des économies maximales dans la zone d'application grâce à leurs dimensions minimales et à leurs conceptions compactes.
