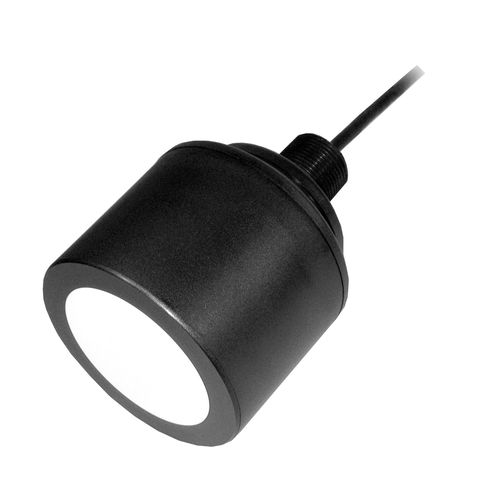

Transducteur à ultrasons pour la mesure de niveau AR30 Airducer®
cylindriqueà ultrasonspiézoélectrique

transducteur à ultrasons pour la mesure de niveau
transducteur à ultrasons pour la mesure de niveau
transducteur à ultrasons pour la mesure de niveau
transducteur à ultrasons pour la mesure de niveau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Configuration
cylindrique
Technologie
piézoélectrique, acoustique, à ultrasons
Autres caractéristiques
robuste
Applications
pour la mesure de niveau, de proximité
Fréquence

Max: 30 kHz

Min: 30 kHz

Portée

Max: 3 000 cm
(98,4 in)

Min: 60 cm
(23,6 in)

Description

Transducteur Airducer® AR30 Applications : - Mesure de niveau - Proximité - Évitement d'obstacles - Contrôle du trafic Caractéristiques : - Construction robuste et étanche - La conception du boîtier permet d'accueillir l'émetteur-récepteur et l'électronique de traitement du signal - Blindage interne standard Options : - Boîtier de cylindre disponible avec un kit de capuchon de montage - Ensemble complet disponible avec des longueurs de câble standard - Capuchon de montage disponible avec des filetages BSP, NPT ou M32 - Thermistances 10 KΩ pour la compensation de température - Disponible en boîtier PVDF pour une utilisation dans des environnements chimiquement agressifs Spécifications : - Fréquence de fonctionnement maximale : 30 kHz - Sensibilité minimale de transmission : 105 dB re 1µPa/V à 1 m à la meilleure fréquence de transmission - Sensibilité minimale de réception : -155 dB re 1V/µPa à la meilleure fréquence de réception - Résistance parallèle minimale : 700 Ω - Plage de détection minimale et maximale* : 60 cm à 30 m (24" à 98') - Portée typique : 80 cm à 25 m (31" à 82') - Capacité libre : 5700 pF à 1 kHz - Largeur du faisceau : 12° à -3 dB - Tension d'attaque maximale : 2200 Vcàc à un rapport cyclique de 2% en rafale de tonalité - Température de fonctionnement : -40 à 90°C (-40 à 194°F) - Poids : 800 g (1,8 lb) - Boîtier : Polyester chargé de verre - Fenêtre acoustique : Epoxy renforcé de verre *Mode impulsion-écho. Les portées minimales et maximales sont les meilleurs scénarios possibles. La portée réelle peut varier, en fonction du circuit d'entraînement et du traitement du signal.

---
