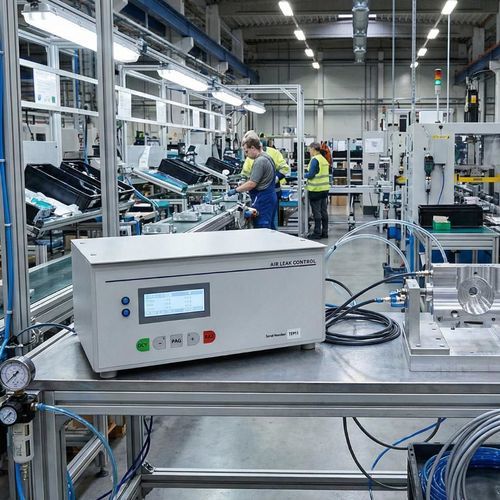

Testeur d'étanchéité à vide TFP11

de pressionpneumatiqueélectropneumatique

Le TFP11 est un appareil de mesure de pression et de détection de fuite conçu pour répondre aux exigences les plus strictes du contrôle qualité industriel ; il offre précision, intégration optimisée et simplicité d'usage.

Intégration et domaines d'utilisation

• Intégration directe sur des lignes de production automatisées.
• Sur des bancs d'essai dédiés.
• En laboratoires de métrologie et R&D.

Fonctionnalités principales (résumé)

• Format compact et design épuré favorisant une intégration flexible.
• Interface utilisateur claire et intuitive pour un démarrage rapide.
• Menu de navigation précis et fonction de paramétrage automatique pour l'adaptation aux nouvelles références de pièces.

Caractéristiques / Spécifications techniques

• Affichage : Écran LCD 4 lignes de 20 caractères.
• Indication de cycle : Voyant bleu (cycle en cours).
• Indication de résultat : Voyants bicolores (Rouge : Rejet, Vert : Conforme).
• Mémoire : 4 programmes de test mémorisables.
• Échelles de pression et fuite :
  • Vide — Échelle fuite (max.) : 1 000 kPa — Résolution (fuite) : 0.004 kPa — Incertitude (fuite) : +/-2.5% + 1 digit.
  • 0–500 mbar — Échelle fuite (max.) : 1 000 Pa — Résolution (fuite) : 1 Pa — Incertitude : Identique.
  • 0–5 bar — Échelle fuite (max.) : 2 000 kPa — Résolution (fuite) : 0.010 kPa — Incertitude : Identique.
  • 0–10 bar — Échelle fuite (max.) : 5 000 Pa — Résolution (fuite) : 0.010 kPa — Incertitude : Identique.
• Température de fonctionnement : +5 à +60 °C.
• Température de stockage : -15 à +75 °C.
• Humidité : 20% maximum (sans condensation).
• Alimentation requise : +24 VDC (1.5 A minimum).
• Fourniture : Adaptateur d'alimentation secteur inclus.
• Dimensions (H x L x P) : 120 x 300 x 200 mm.
• Poids : Environ 7 kg.
• Connectivité et interfaces : Carte à relais intégrée pour pilotage/liaison automate programmable (PLC) ou IHM ; connexion RS232 pour communication et traçabilité ; sortie configurable 24 V pour pilotage de vannes externes ou dispositifs pneumatiques.

Maintenance recommandée et accessoires optionnels

• Vérification et entretien annuel des composants pneumatiques ; étalonnage annuel obligatoire pour certification de précision.
• Accessoires optionnels : télécommande déportée (2, 4 ou multifonction) ; raccords pneumatiques à prise rapide (intérieur ou extérieur) ; fuite étalon certifiée pour vérification du système.
