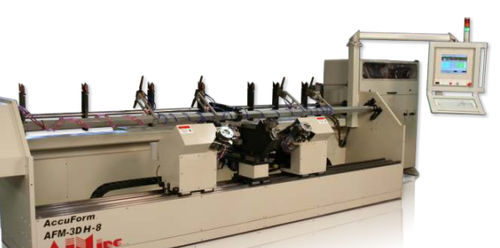

Cintreuse électrique AFM-xDHx

de fils métalliqueshorizontaleautomatique

La gamme d'équipements AFM-xDHx a été conçue en gardant à l'esprit l'ancienne technologie à quatre glissières, mais sans les réglages complexes qui prennent du temps, l'outillage coûteux et la nécessité d'un opérateur expert. Le DH dans le numéro de modèle signifie "Double Head", c'est-à-dire que la machine possède deux têtes de pliage individuelles. Chaque tête de pliage se positionne le long d'un fil droit et le plie selon des données préprogrammées. Un module d'alimentation en fil alimente le fil à travers un redresseur et le coupe à des longueurs prédéfinies par l'utilisateur. Ces pièces droites sont placées dans un mécanisme de trémie qui alimente les cintreuses. Un préhenseur automatique, qui peut éventuellement (option 3D) tourner, maintient le fil droit pendant qu'il est plié. Une fois la pièce terminée, elle est éjectée vers un porte-pièce ou un bras robotisé "Pick & Place" (en option). La machine AFDH dispose de trois systèmes de coordonnées indépendants, ou de quatre avec un module de soudage optionnel : Le système de coordonnées de l'alimentateur / de la trémie Coordonnées de la cintreuse et du chariot gauche Les coordonnées de la cintreuse droite et du chariot, et Les coordonnées du module de soudage. Comme tous les systèmes de coordonnées sont indépendants les uns des autres, ils peuvent tous fonctionner simultanément, synchronisés par un maître, qui est la coordonnée du module d'alimentation, simplement parce qu'ils ont tous besoin de fil. Bien que ce qui précède semble compliqué, notre logiciel SmartEditor™ génère automatiquement les algorithmes nécessaires au contrôleur de mouvement. Nous avons construit un algorithme qui construit des algorithmes de mouvement ! L'utilisateur entre simplement les longueurs et les angles qui composent la pièce souhaitée et SmartEditor™ fait tout le reste.
