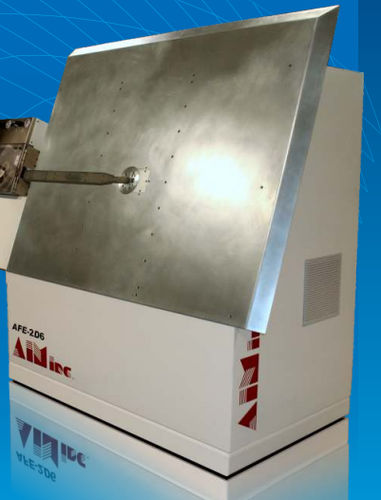

Cintreuse électrique AFE-2Dx

de fils métalliqueshorizontaleCNC

La gamme d'équipements AFE-2Dx est conçue autour de notre gamme standard AFM-2Dx, sans toutes les caractéristiques qui ne sont pas forcément nécessaires à tous les utilisateurs. Il s'agit d'une version simplifiée de notre gamme standard AFM-2Dx et elle ne dispose pas d'une plaque supérieure inclinable. Le sigle AFM dans le numéro de modèle signifie "AccuForm Modular", ce qui signifie que la machine peut être configurée en modules. Pour les caractéristiques communes, veuillez lire notre page Attributs communs à la majorité de nos équipements. La version de base de la ligne AFE-2Dx comprend un module d'alimentation et un module de pliage. Chaque module a son propre fonctionnement, mais tous les modules sont contrôlés et synchronisés à partir du même système informatique. Sur la ligne AFE-2Dx, le système informatique est monté sur le module d'alimentation. Caractéristiques techniques Tête de pliage standard (à un étage) Le module d'alimentation achemine le fil, par l'intermédiaire d'un redresseur, vers le module de cintrage. Le mécanisme de cintrage plie le fil selon des données préprogrammées et le "cisaille" à l'aide d'un coupeur hydraulique intégré. L'option tourelle (-T) ajoute un axe servo au module de cintrage, pour un changement automatique et programmable de l'outil de cintrage, ainsi qu'une deuxième broche de cintrage. Cela permet de changer de manière programmée l'outil sur lequel le fil est plié, ce qui permet de disposer de 4 à 8 rayons de courbure différents. Deux broches de cintrage sont disponibles avec l'option tourelle ; généralement, l'une est un rouleau pour les rayons générés et l'autre est une broche dure pour les cintrages "serrés". Cintreuse à tourelle (changeur d'outil indexé) En option, des modules supplémentaires peuvent être ajoutés à la configuration de la machine en fonction des exigences de production spécifiques, par exemple le module de chanfreinage en ligne (AL1) ou le module de matrice en ligne (AD1).
