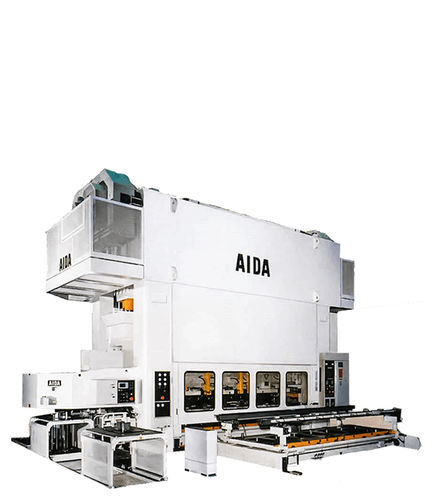

Unité d'estampage TME-S2 Series

Présentation
Les presses TME-S2 se distinguent par un grand écartement des points de suspension pour une meilleure capacité en charge excentrée, un jeu global minimal pour réduire le risque de percée, des guides coulisse carrés à 8 points limitant les mouvements latéraux et longitudinaux, et un cadre serré par tirants pour une rigidité et une précision accrues. La conception du cadre et les procédés de fabrication ont été optimisés pour le formage de matériaux à haute résistance.

Fabrication et capacités
AIDA fabrique en interne les pièces de précision afin d'obtenir des jeux minimaux aux interfaces critiques. Le design à 8 surfaces de guidage et le point de préhension assurent un formage haute précision et une grande durabilité des outillages. La série TME-S2 est conçue pour le formage de panneaux structurels automobiles et de pièces de transmission avec reproductibilité en production.
Caractéristiques clés

• Système d'emboutissage conçu pour une grande diversité de production et une stabilité opérationnelle
• Protecteur contre les surcharges avec conception d'étanchéité métallique avancée pour une réponse rapide et la protection des outillages
• Jeu global minimal pour réduire les occurrences de percée
• Réglages de coulisse ajustables pour maintenir le parallélisme et résister aux charges excentrées
• Large écartement des points de suspension/connexion pour augmenter la capacité en charge excentrée

Principales spécifications (tableau)
Model | TME-S2-4000 | TME-S2-6300 | TME-S2-8000 | TME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in full revolution (single reduction) (mm-1) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in full revolution (double reduction) (mm-1) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Spécifications techniques

• Série : TME-S2 Series
• Plage de capacités : 4000 kN à 10000 kN
• Type de transfert : presses à transfert excentrique 2 points avec engrenages excentriques frontaux
• Guidage coulisse : guides carrés 8 points / design 8 surfaces pour stabilité latérale et longitudinale
• Cadre : cadre serré par tirants pour augmenter rigidité et précision
• Applications : formage de matériaux haute résistance, panneaux structurels automobiles et pièces de transmission
• Protecteur surcharge : conception d'étanchéité métallique avancée pour protection rapide des outils et de la presse
• Options selon modèle : course de coulisse, dimensions coulisse/table, ouverture latérale, hauteur de fermeture, réglage coulisse et plages de vitesse (voir tableau)
