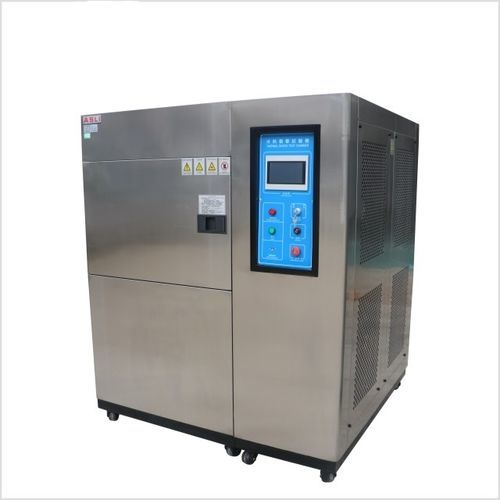

Chambre d'essai thermostatique TS series

de températurede stabilitéde vieillissement

Aperçu
La chambre de choc thermique programmable de la série TS est conçue pour évaluer la résistance des matériaux et des composites à l'expansion/ contraction thermique en conditions continues ou instantanées de haute et basse température. Elle permet des essais d'endurance et de durée de stockage en soumettant les échantillons à des cycles température contrôlés.

Gamme de produits
Série TS — TS-80 / TS-150 / TS-252. Modèles pour essais d'endurance statique et durée de vie en stockage avec trois degrés de basse température sélectionnables (Type A, B, C). Options : capacité haute température +200 °C et différents systèmes de compresseur.

Série TS — Comparaison des trois modèles
Dimension interne L×H×P (mm) : TS-80 500×400×400 | TS-150 600×500×500 | TS-252 700×600×600
Dimension externe L×H×P (mm) : TS-80 1550×1950×1550 | TS-150 1600×2000×1700 | TS-252 1700×2100×1750
Plage de température (zone d'essai) : Type A −40 °C ~ +150 °C (200 °C optionnel) ; Type B −55 °C ~ +150 °C (200 °C optionnel) ; Type C −65 °C ~ +150 °C (200 °C optionnel)
Plage haute température : +60 °C ~ +150 °C (200 °C optionnel)
Plage basse température : −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Taux de montée (graduel) : env. 1–3 °C/min (conçu pour endurance statique, pas pour choc rapide)
Précision / uniformité de contrôle : ±0,5 °C / ±2 °C
Matériaux intérieur/extérieur : Intérieur en acier inoxydable SUS 304 ; extérieur en acier inoxydable ou acier laminé à froid peint
Isolation : Mousse haute densité résistante aux hautes températures
Refroidissement : Compresseur semi-hermétique double étage (refroidi par eau) ou compresseur hermétique double étage (refroidi par air)
Alimentation : Options CA 220 V monophasé ou CA 380 V triphasé
Poids env. : TS-80 450 kg ; TS-150 650 kg ; TS-252 850 kg

Configurations

• Conception à chambre unique : L'échantillon reste statique pendant le test ; pas de transfert par panier. Adaptée aux échantillons câblés, délicats ou lourds.
• Degrés de température : Type A : −40 °C ~ +150 °C ; Type B : −55 °C ~ +150 °C ; Type C : −65 °C ~ +150 °C. Option +200 °C disponible.

Caractéristiques

• Seulement température — Pas de système d'humidité : Sous-systèmes simplifiés pour un entretien facilité.
• Trois degrés de basse température : Sélection selon la norme d'essai.
• Stabilité : Contrôle PID + SSR pour ±0,5 °C et ±2 °C d'uniformité sur longues durées.
• Empreinte compacte : Châssis mono-chambre, porte unique, adapté aux installations bench ou sol.

Fonctions intégrées / principales

• Contrôle de température PID + SSR équilibré.
• Taux de montée graduel env. 1–3 °C/min (pour essais d'endurance).
• Cyclage longue durée : jusqu'à 999 h par étape et 9999 cycles.
• Options compresseur double étage (eau/air) pour descente rapide.
• Fonction retour à l'ambiance pour extraction sécurisée des échantillons.
• Interfaces RS-232 / RS-485 pour enregistrement des données et automatisation.
• Tailles de chambre personnalisables.

Normes

• GB/T 2423.1 — Essai basse température
• GB/T 2423.2 — Essai haute température
• GB/T 2423.22 — Changement de température
• GJB 150.5 / GJB 360.7 / GJB 367.2-405 — Essais de choc thermique
• IEC 61215 — Qualification module PV
• IEC 61646 — Qualification PV film fin

Données de test (illustratif)
Profils de température et graphiques de contrôle réels utilisés pour valider les performances de cycle d'endurance, l'écart consigne/réel, les profils de cyclage et l'intégrité des circuits.

Sécurité & protections

• Disjoncteur sans fusible
• Interrupteurs haute/basse pression compresseur
• Protection haute pression frigorifique
• Système d'alerte de défaillance et alarme électronique
• Protection contre la surchauffe
• Protection manque d'eau
• Protection surcharge moteur

Applications

• Électronique & PCB
• Composants automobiles
• Aérospatial & défense
• Matériaux & revêtements
• Modules solaires / PV
• LED & éclairage
• Stockage batterie & énergie
• Emballage & transport
• Laboratoires universitaires et de recherche
• Maisons d'essai tierces
• Distributeurs & OEM
• Dispositifs médicaux

FAQ — Questions techniques clés

• Différence avec chambre de choc thermique : La série TS effectue un ramping graduel (~1–3 °C/min) pour essais d'endurance. Les chambres de choc transfèrent rapidement les échantillons entre zones chaudes et froides.
• Taux de montée : Environ 1–3 °C/min (pour essais statiques d'endurance).
• Délai de fabrication : Environ 30–40 jours ouvrés selon configuration.
• Garantie : Garantie standard 12 mois ; options d'extension disponibles ; support technique à distance offert à vie.

Spécifications techniques

• Série : TS (TS-80, TS-150, TS-252)
• Dimensions internes (mm) : TS-80 500×400×400 ; TS-150 600×500×500 ; TS-252 700×600×600
• Dimensions externes (mm) : TS-80 1550×1950×1550 ; TS-150 1600×2000×1700 ; TS-252 1700×2100×1750
• Plages de température : Haut +60 °C ~ +150 °C (200 °C optionnel) ; Bas A −40 °C, B −55 °C, C −65 °C
• Taux de montée : ≈ 1–3 °C/min (graduel)
• Précision / uniformité : ±0,5 °C / ±2 °C
• Matériau intérieur : SUS 304 inoxydable ; extérieur : inox ou acier laminé à froid peint
• Isolation : Mousse haute densité résistante à la chaleur
• Système de contrôle : P.I.D + S.S.R + micro-ordinateur
• Refroidissement : Compresseurs double étage (eau/air)
• Protections : Disjoncteur sans fusible ; interrupteur haute/basse pression ; alarme électronique ; protection surchauffe ; protection manque d'eau ; protection surcharge moteur
• Marques de compresseur : Tecumseh (France) / Bizer (Germany)
• Alimentation : CA 220 V monophasé 50/60 Hz ou CA 380 V triphasé 50/60 Hz
• Poids approximatif : TS-80 450 kg ; TS-150 650 kg ; TS-252 850 kg
• Personnalisation : Tailles de chambre, plages et configurations sur demande
