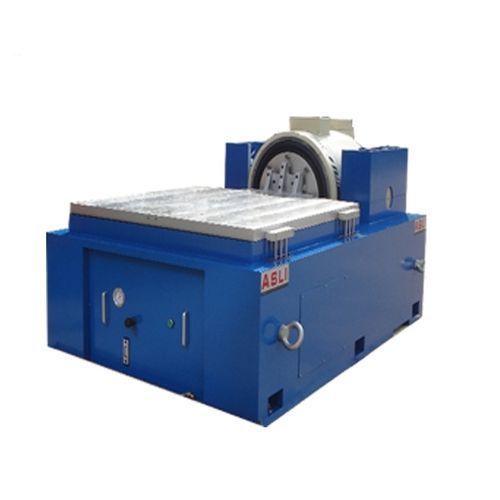

Excitateur électrodynamique refroidi par air ES series

Courte description
MIL-STD-810G définit des méthodes d'essai environnementales ; la série d'agitateurs électrodynamiques ES reproduit les profils de vibration et de choc liés au transport et à l'utilisation et prend en charge la Méthode 514 ainsi que les profils IEC/ISO/ASTM.

Présentation produit
Système d'agitateur électrodynamique IEC/ISO/ASTM pour essais sinusoïdaux, aléatoires large bande et spectre de réponse de choc sur trois axes (X/Y/Z). Construit avec un circuit magnétique double, roulements à rouleaux guidés linéairement et isolation par trunnion. Convient aux laboratoires de recherche, organismes de certification et centres R&D matériaux travaillant sur appareils électriques et composants industriels.

Agitateur électrodynamique — Paramètres principaux

• ES-3 — Force sinus nominale : 3 000 N ; force aléatoire nominale : 3 000 N ; fréquence : 3–3 500 Hz ; déplacement pic-à-pic : 25 mm ; charge max : 100 kg ; bobine mobile : 3,5 kg ; Ø bobine 150 mm.
• ES-6 / ES-6a — Force nominale : 6 000 N ; fréquence : 3–3 500 Hz ; déplacement : 25–51 mm ; charge max : 180–250 kg ; Ø bobine 230 mm.
• ES-10 — Force nominale : 10 000 N ; fréquence : 3–3 000 Hz ; déplacement : 51 mm ; charge max : 270 kg ; Ø bobine 240 mm.
• ES-20 à ES-60 — Forces nominales de 20 000 N à 60 000 N ; plages de fréquence typiques 3–2 700/2 800/3 000 Hz ; charges max 300–750 kg ; Ø bobine jusqu'à 450 mm.
• ES-100 — Force sinus/aleatoire : 100 000 N ; fréquence : 3–2 500 Hz ; déplacement : 51 mm ; charge max : 1 000 kg ; bobine mobile ~90 kg ; Ø bobine 450 mm.

Expanseurs horizontaux — Série LT

• LT0303 — bancs 300×300 (épaisseurs 22/26/30 mm) ; fréquences 5–1 000 / 5–1 500 / 5–2 000 Hz ; masses pièces mobiles 6,6–9,0 kg.
• LT0404 — bancs 400×400 (22/26/30 mm) ; fréquences 5–1 000 / 5–1 400 / 5–2 000 Hz ; masses 11,2–16,0 kg.
• LT0505, LT0606, LT0707 — bancs 500×500 à 700×700 mm ; fréquences et masses adaptées aux dimensions DUT.

Expanseurs verticaux — Série VT

• VT300 / VT400 / VT500 / VT600 — bancs Ø300–Ø600 mm ; fréquences max jusqu'à 2 000 Hz selon modèle ; poids 10–35 kg.
• VT0303 à VT1212 — options rondes ou carrées 300×300 à 1 200×1 200 mm ; fréquences max typiques 350–2 000 Hz selon modèle.

Caractéristiques → Avantage (points sélectionnés)

• 51 mm pic-à-pic — permet profils de choc basse fréquence et grande amplitude sans reconfiguration.
• Large bande jusqu'à 3 500 Hz — couvre les exigences de vibration aléatoire de la Méthode 514 MIL-STD-810G.
• Double circuit magnétique — faible fuite de flux et température de bobine stable pour fonctionnement continu.
• Expanseurs VT/LT à montage rapide — permettent tests verticaux et horizontaux sur un même banc.

Modes d'excitation pris en charge

• Fréquence fixe (état stable)
• Balayage avant/arrière (linéaire ou logarithmique)
• Sinus (excitation sinusoïdale et maintien de résonance)
• Aléatoire (bande large)
• Choc (pulses demi-sinus, trapézoïdaux, dent de scie pour SRS)

Composition du système

• Agitateur électrodynamique — armature refroidie par air.
• Amplificateur de puissance — sortie à faible distorsion, topologie commutée.
• Contrôleur de vibration — contrôle DSP en boucle fermée pour sine, random et shock.
• Expanseurs de tête et accessoires — plaques d'interface standard ou sur mesure adaptées au DUT.
• Système de refroidissement — soufflerie basse nuisance pour fonctionnement continu.

Livrables et service (inclus)

• Manuel d'installation et d'exploitation avec schémas de câblage et liste de démarrage.
• Liste de colisage export et documents d'expédition.
• Garantie 12 mois couvrant corps shaker, amplificateur et contrôleur.
• Test d'acceptation usine (FAT) — disponible sur demande; périmètre confirmé en devis.
• Assistance technique distante à vie incluse.

Applications

• Laboratoires de recherche et universitaires
• Organismes de certification et laboratoires tiers
• Entreprises R&D matériaux
• Électronique automobile et composants
• Composants aéronautiques et de défense
• Modules batteries, alimentations et ensembles PCB/SMT
• Équipements de communication

Caractéristiques techniques

• Conformité : conçu pour supporter profils IEC, ISO, ASTM et MIL-STD-810G Méthode 514.
• Gamme de forces nominales (sinus/alea) : 3 000 N à 100 000 N selon modèle.
• Couverture fréquentielle : jusqu'à 3 500 Hz (selon modèle).
• Déplacement pic-à-pic : jusqu'à 51 mm sur modèles sélectionnés.
• Accélération nominale : jusqu'à ~1 000 m/s² selon modèle.
• Charge maximale en table : jusqu'à 1 000 kg (ES-100) selon modèle.
• Expanseurs LT et VT disponibles en multiples tailles et plages pour adapter au DUT.
• Options de personnalisation : bobines, fixations et plaques d'interface sur dessin ou modèle 3D.
