Antenne dipôle FCC-4

radiodemi-ondedurcie

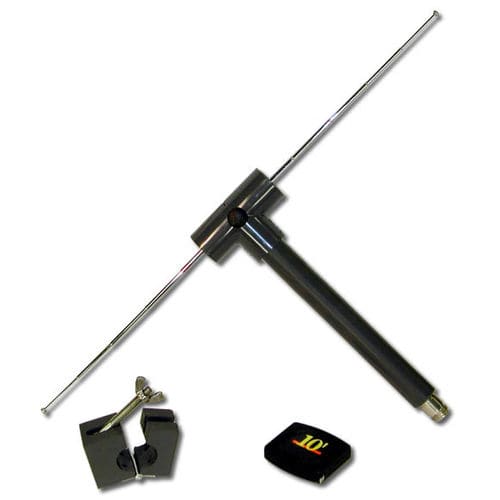

Conçue selon les spécifications de la FCC, cette antenne dipôle accordée est idéale pour les mesures d'atténuation sur site. Caractéristiques 325 MHz à 1000 MHz Calibré individuellement CISPR 16-1-5 Construction robuste Conception de balun FCC Faible perte d'insertion, faible TOS Détails du produit L'antenne dipôle demi-onde FCC-4 d'A.H. Systems, également connue sous le nom d'antenne dipôle de référence, est la forme la plus simple d'une antenne. Ce dipôle se compose d'un balun d'adaptation et de deux éléments horizontaux et comprend une pince de montage et un mètre ruban pour ajuster la longueur des éléments. Chaque élément d'antenne est ajusté à un quart de longueur d'onde (une demi-longueur d'onde au total), ce qui permet de créer une réponse résonnante précise à la fréquence souhaitée. Le balun d'antenne est construit selon la conception de W. K. Roberts telle que spécifiée dans la norme ANSI C63.5 et consiste en un balun plié qui convertit l'impédance de 70 ohms (à la résonance) en 50 ohms. Cette conception de balun présente un faible ROS, une faible perte de balun et peut gérer une puissance allant jusqu'à 60 watts. Pièces incluses : Antenne FCC-4 ABC-TD, pince de balun avec filetage 1/4-20 Mètre à ruban, pouce/métrique Manuel d'étalonnage de l'antenne
