Capteur de force en compression

piézoélectriqueen acier

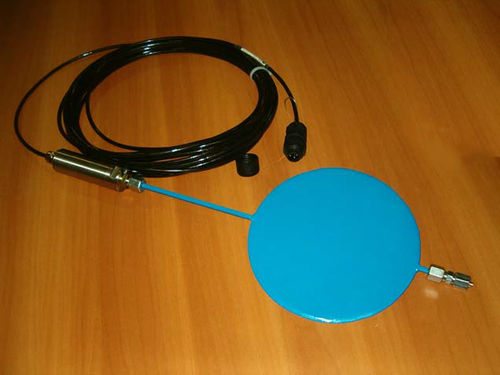

Les cellules de pression hydraulique ont été développées pour mesurer la charge totale dans les remblais et les fondations et sont principalement utilisés dans les domaines suivants barrages, tunnels, ponts. Ils peuvent être noyés dans le béton ou cimentés dans les fissures des roches ou des structures. La cellule de pression est constituée de deux coquilles en acier soudées le long de leurs bords et remplies d'huile hydraulique fluide. Il y a deux tubes diamétralement opposés fixé à la cellule : l'un est destiné au remplissage de l'accumulateur hydraulique et l'autre pour la fixation d'un fluide de pression ou, dans des cas particuliers, d'un capteur de pression comparateur à cadran. La cellule peut être de différentes formes et dimensions (ø=100, 200, 300 mm) selon aux exigences. Le tube transportant le fluide vers le capteur le peut, être de longueur variable. La cellule de pression peut être installée entre une structure et la surface sous-jacente ou insérés dans les terrassements de l'enceinte de la de la manière la plus efficace. Un câble électrique achemine le signal vers le dans une unité appropriée de mesure. La mesure peut être lue localement en utilisant un lecteur portatif ou à distance à l'aide d'un lecteur AGISCO via un modem. Il existe d'autres modèles de charge hydraulique les cellules qui utilisent des matériaux en plastique et en caoutchouc selon les besoins. Certains sont dotés d'un revêtement protecteur pour résister à l'usure érosion par des agents chimiques. Ces douces les cellules à paroi sont particulièrement utiles pour mesurer le chargement des sites d'enfouissement pour les raisons suivantes ils n'ont pas besoin d'une base solide pour être construits de sable ou d'argile pour l'instrument.
