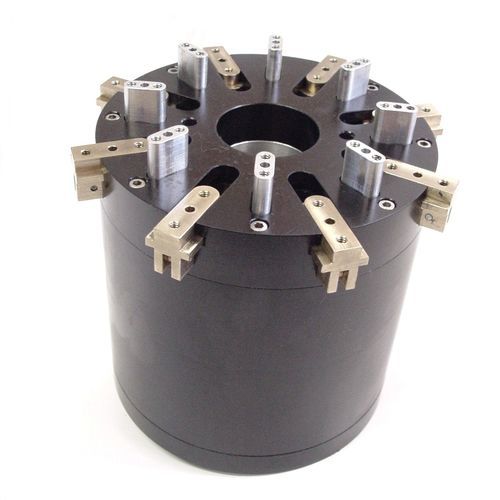

Pince de préhension à 8 mâchoires AGP-8-OR

avec actionneur pneumatiqueparallèlepour robots industriels

Caractéristiques et avantages *Les mâchoires sont supportées par des paliers à rainure en T pour éviter la rupture des mâchoires et offrir des performances de charge supérieures. *Les mâchoires d'écartement et les mâchoires d'éjection sont dotées de pistons indépendants pour assurer un positionnement exact du joint torique. *Conception compacte avec une longue course réglable. Mouvement parallèle des mâchoires pour un outillage facile et un trou de passage de 1,5 pouce. Caractéristiques du produit Force de préhension par mâchoire Les mâchoires d'écartement ont une force de 70-462 lbs [chacune] @80 psi.* Les mâchoires d'éjection ont une force de 320 lbs [combinée] @80 psi. Temps : Fermeture : 0.2 sec [0.2 sec] Ouverture : 0.2 sec [0.2 sec] Gamme de pression : Basse/Haute 2-7 BAR [30-100 PSI] Plage de température : Basse/Haute : -28°/80°C [-20°/180°F] Jeu latéral : ± 0.001 [.03 mm] Répétabilité par rapport au centre : ± 0,002 [.06 mm] Capacité de charge : Statique - Dynamique Traction maximale T 100 lbs 30 lbs [445 N] [130 N] Compression maximale C 100 lbs 30 lbs [445 N] [130 N] Moment maximal Mx 200 in/lb 50 in/lb [22 Nm] [6 Nm] Moment maximal My 230 in/lb 60 in/lb [23 Nm] [6 Nm] Moment maximal Mz 200 po/lb 50 po/lb [22 Nm] [6 Nm] Matériau : Alliages d'aluminium et de bronze à haute résistance alliages d'aluminium et de bronze, acier Poids : 3,6 kg [8 lbs] * [ Selon l'endroit du cycle de la course où elle est mesurée. Plus l'écartement ou l'ouverture des mâchoires est important, plus la force est forte. Cette force exponentielle {courbe} s'applique à toutes les pinces AGP-OR. Gardez également à l'esprit qu'il s'agit de chiffres sans frottement. Chaque application aura un coefficient de friction cinétique différent en fonction de la conception du doigt, {hauteur et longueur}, et doit être prise en considération lors des étapes de conception de l'équipement d'assemblage ].
