Résumé
Usinage d'une large gamme de plastiques, des matériaux grand public aux plastiques techniques et super-techniques (PEEK, PTFE/variantes, PCTFE, nylon MC en différents grades, POM, PMMA/plexiglas, ABS, bakélite papier, Unilet, etc.). Prestations incluant usinage sur centre d'usinage, fraisage, tournage et électroérosion filaire. Prise en charge de très petites séries à partir d'un seul dessin/une seule pièce, pour prototypage, développement et pièces destinées aux équipements industriels, médicaux, alimentaires et productions de semi-conducteurs.

Exemples de pièces usinées

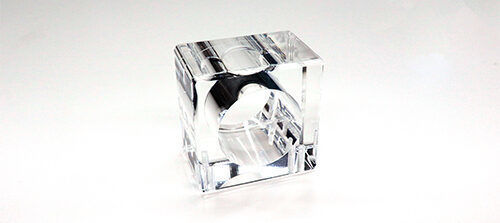

Bloc acrylique | PMMA (acrylique)
Nom : Bloc acrylique
Matériau : PMMA (transparent)
Dimensions : X60mm × Y60mm × Z40mm
Remarques : Polissage pour améliorer la transparence
Usage : Pièce pour machine de démonstration

Tête de contact | PEEK
Nom : Tête de contact
Matériau : PEEK
Dimensions (petit) : X36mm × Y28mm × Z32mm
Dimensions (grand) : X70mm × Y32mm × Z28mm
Remarques : —
Usage : Pièce pour équipement de fabrication de semi-conducteurs

Support de fixation | Nylon MC (insertion HeliCoil)
Nom : Support de fixation
Matériau : Nylon MC
Dimensions : X140mm × Y140mm × Z10mm (centre φ90mm)
Remarques : Insertion HeliCoil
Usage : Pièce d'échantillon HeliCoil

Bloc de positionnement | POM (noir) | insertion HeliCoil
Nom : Bloc de positionnement
Matériau : POM (noir)
Dimensions : X80mm × Y50mm × Z8mm
Remarques : Insertion HeliCoil
Usage : Maintien de pièce sur ligne de transfert

Bride plastique | Nylon MC | insertion HeliCoil
Nom : Bride plastique
Matériau : Nylon MC
Dimensions : petit diamètre φ70mm × L15mm
Remarques : Insertion HeliCoil
Usage : Bride pour montage de palier

Pièce prototype visibilité d'écoulement | PMMA (acrylique)
Nom : Pièce prototype visibilité d'écoulement
Matériau : PMMA
Dimensions : X100mm × Y234mm × Z8mm
Remarques : Prototype
Usage : Machine prototype de recherche (visibilité importante)

Plaque plastique | ABS
Nom : Plaque plastique
Matériau : ABS
Dimensions : X140mm × Y60mm × Z8mm
Usage : Partie de maintien ou composants allégés

Gabarits | POM / PTFE / Nylon MC
Nom : Gabarits (ensemble pour robot de transfert)
Matériau : POM / PTFE / Nylon MC
Dimensions : —
Usage : Fourniture complète de gabarits par usinage pour robots de transfert

Engrenage prototype | Nylon MC (MC901)
Nom : Engrenage prototype
Matériau : Nylon MC (MC901)
Dimensions : φ100mm
Usage : Engrenages pour robots de transfert (résistance à l'usure et solidité ciblées)

Mâchoire de serrage | Sumika Super S1000
Nom : Mâchoire de serrage
Matériau : Sumika Super S1000 (super-plastique isolant)
Ex. dimensions : φ10mm / X15mm × Y20mm × Z12mm (varie selon le cas)
Remarques : Usinage ultra-précis (ex. fente 0,7mm avec tolérances à l'ordre de 0,01mm)
Usage : Équipements de fabrication de semi-conducteurs (forte exigence de précision)

Plaque de transfert | Nylon MC (MC703HL) | grade faible frottement
Nom : Plaque de transfert
Matériau : Nylon MC (MC703HL, grade faible frottement)
Dimensions : φ130mm (ex.)
Remarques : Faible friction, usage sans lubrification
Usage : Pièces de transfert pour équipements semi-conducteurs

Boîtier | PTFE
Nom : Boîtier
Matériau : PTFE (résine tétrafluoroéthylène, etc.)
Dimensions : X90mm × Y53mm × Z40mm
Usage : Plateaux de stockage de plaquettes semi-conducteurs, haute précision et non-contact

Autres exemples
Plaques-cadre (bakélite papier), guides isolants (Unilet), supports (PMMA avec insertion de goupilles) et de nombreux autres matériaux plastiques ont des antécédents d'usinage réussis.

Processus pris en charge

• Usinage CNC / fraisage
• Tournage
• Découpe / laser / soudage de tôles
• Chaudronnerie (pliage / soudure)
• Électroérosion filaire / EDM
• Usinage de plastiques (pièces uniques à petites séries)
• Usinage de grandes pièces / pièces longues
• Trempe (traitement thermique) / polissage
• Opérations secondaires (insertion HeliCoil, insertion de goupilles, polissage, etc.)

Matériaux et caractéristiques

• Matériaux pris en charge : PEEK, PTFE (Teflon), PCTFE, Nylon MC (divers grades), POM, PMMA, ABS, bakélite papier, Unilet, etc.
• Très petites séries : à partir d'un dessin / 1 pièce
• Adapté du prototypage et développement aux petites séries de production
• Opérations secondaires disponibles : insertion HeliCoil, insertion de goupilles, polissage miroir, etc.
• Expérience dans les secteurs semi-conducteurs, médical, agroalimentaire et machines industrielles
• Capacités haute précision : ex. fente 0,7mm avec tolérances à l'ordre de 0,01mm (selon cas)

Caractéristiques techniques / spécifications

• Type de service : Usinage de plastiques (CNC, tournage, électroérosion filaire, etc.)
• Quantité minimale : À partir d'1 pièce (très petites séries acceptées)
• Matériaux principaux : PEEK, PTFE, PCTFE, Nylon MC (MC901 / MC703HL, etc.), POM, PMMA, ABS, bakélite papier, Unilet, etc.
• Gamme de tailles typiques : quelques mm jusqu'à φ130mm (varie selon le produit)
• Opérations secondaires typiques : insertion HeliCoil, insertion de goupilles, polissage miroir, gestion de grades faible frottement
• Applications : Pièces pour équipements semi-conducteurs, dispositifs médicaux, équipements alimentaires, pièces de transfert, gabarits, etc.
• Référence haute précision : gestion des tolérances jusqu'à l'ordre de 0,01mm (conditions selon cas)
