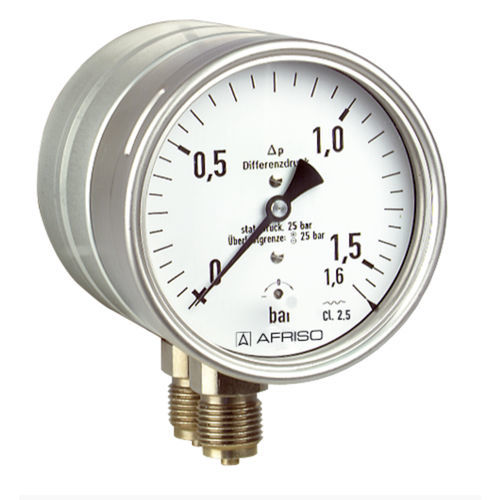

Manomètre à cadran MF100Dif D401

différentielen acier inoxydableen laiton

Indication directe de la pression différentielle Protection contre les surcharges Correction du zéro Avec amortissement de la pression intégré Application Pour la mesure de la pression différentielle à faible pression différentielle et à pression statique élevée. Pour les milieux gazeux et liquides non corrosifs qui ne sont pas très visqueux. Particulièrement adapté à la surveillance des filtres, des pompes et des systèmes de tuyauterie. Fonction Les pressions agissent sur deux chambres de pression séparées par une membrane élastique. Si les pressions sont différentes dans les chambres, la membrane est déplacée axialement contre un ressort de compression. Ce déplacement est transmis au mouvement par l'intermédiaire d'une tige. La pression différentielle est directement indiquée par une aiguille. La membrane est maintenue par un support métallique, ce qui permet d'assurer une sécurité contre les surpressions jusqu'à 25 bars de part et d'autre. Performance en température Erreur d'indication lorsque la température du système de mesure s'écarte de la température normale de 20 °C : à température croissante environ ± 0,5 %/10 K à la baisse de la température env. ± 0,5 %/10 K de la valeur de la pleine échelle Options Remplissage de glycérine (type D 8) Bride arrière Balance spéciale Autres raccords process
