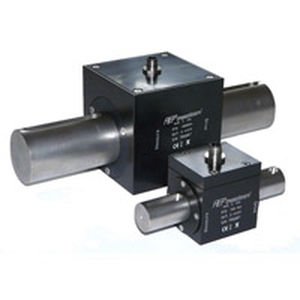

Capteur de couple rotatif RT2-RT2A series

à axes clavetésavec codeur rotatif

Les couplemètres dynamiques de la série RT2 sont destinés à être implantés sur des machines tournantes afin de mesurer un couple en rotation. L'élément sensible est équipé de jauges de contrainte montées en pont de Wheatstone. La mesure est récupérée par l'intermédiaire d'un collecteur tournant autorisant une vitesse de rotation jusqu'à 4000 trs/min. Le signal de sortie est de ±2 mV/V pour la pleine échelle, une version à amplification interne avec une sortie haut niveau ±10 V est disponible en option (référence RT2A). En option le complemètre rotatif dipose d'un codeur interne incrémental pour une mesure de vitesse et d'angle. En association avec ces couplemètres, Wimesure vous propose une vaste gamme d'appareils de mesure, d'indicateurs de tableau ou d'électroniques de conditionnement, permettant de vous fournir une chaîne de mesure complète étalonnée et prête à l'emploi. • Etendues de mesure de 0...0,5 à 0...5000 Nm en plusieurs gammes • Signal de sortie : ±2 mV/V (RT2) • Signal de sortie version amplifiée : ±10 V (RT2A) • Alimentation nominale : 10 VCC (RT2) • Alimentation version amplifiée : 15 à 24 Vcc (RT2A) • Reprise mécanique par arbres clavetés, ou arbres carrés en option • Vitesse de rotation : 4000 tours/minute maximum • Indice de protection IP40 • Option codeur incrémental interne (RS422, alimentation 5 Vcc)
