Testeur de réseau CA7028

d'impédancede tensionde câblage

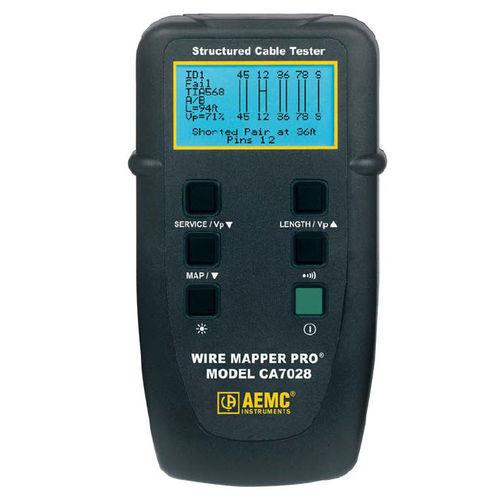

Wire Mapper Pro Modèle CA7028 Le Wire Mapper Pro Model CA7028 est un testeur manuel de cartographie et de dépannage des câbles structurés conçu pour être utilisé sur les câbles UTP, STP, FTP et SSTP équipés de connecteurs RJ-45 et câblés selon les spécifications TIA568A/B ISO11801 et EN 50137, USOC ou ISDN. Il détecte les paires en circuit ouvert, les courts-circuits, les fils croisés, les paires croisées, les paires inversées, les paires divisées et les défauts de blindage. Le modèle CA7028 est également capable d'identifier les lignes téléphoniques et les lignes de données. Si l'unité principale est branchée sur une prise RJ-45 opérationnelle, elle émet une tonalité d'avertissement continue et affiche si une tension téléphonique est présente sur l'une des broches. Si l'on appuie sur la touche de détection de service, il vérifiera et affichera le service téléphonique, 10BaseT, 100Mbit+ et token ring actif. Caractéristiques techniques Portée - 150 m Précision - ±5% de la lecture Type de câble - UTP, STP, FTP, SSTP Défauts indiqués - Paire en court-circuit Fil en circuit ouvert Court-circuit entre paires Paires séparées/croisées Inversion de paires Continuité du blindage Localisation du défaut - extrémité proche, extrémité éloignée ou distance si elle est à mi-chemin Affichage des défauts - Les informations relatives aux défauts et aux réglages sont affichées sous forme de texte et de graphique Impédance de sortie - Compensation automatique Résolution de l'affichage de l'unité principale - LCD graphique 128x64 pixels Rétro-éclairage - électroluminescent bleu Générateur de tonalité - Oscillant de 810 à 1110 Hz Avertissement de tension - Avertissement sonore et visuel de la tension du réseau de télécommunications (TNV) Source d'alimentation - 4 piles alcalines AA de 1,5 V (incluses) Mise hors tension automatique - Après trois minutes Dimensions Unité principale Télécommande (incluse) - 165 x 90 x 37 mm (6,5 x 3,5 x 1,5") 2.télécommande (incluse) - 5 x 2.0 x 1.0" (65 x 52 x 25mm) Poids Unité principale Télécommande (incluse) - 12 oz (350g) 1.5 oz (40g) Température de fonctionnement - 0° à 44°C (32° à 112°F)
