Testeur d'isolement 5060

de capacitéde tensiondiélectrique

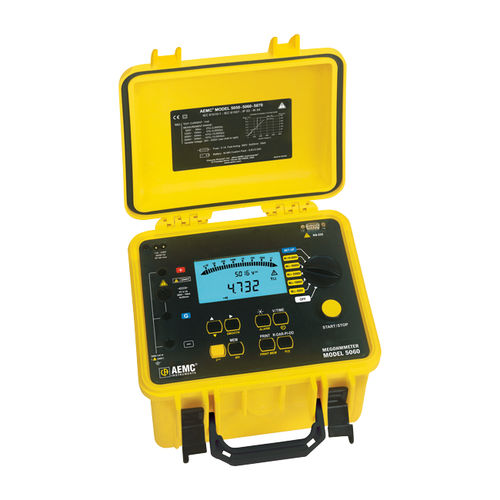

Le mégohmmètre numérique/analogique modèle 5060 est le dernier né des testeurs d'isolation 5000V. Les caractéristiques comprennent le calcul automatique et la présentation du rapport d'absorption diélectrique (DAR), de l'indice de polarisation (PI) et de la décharge diélectrique (DD). Le True Megohmmeter® Model 5060 affiche la tension d'essai, la résistance d'isolement et le courant de fuite pendant l'essai. La capacité de l'échantillon et la tension de décharge présente aux fils d'essai sont affichées à la fin du test. Ce compteur est conçu avec le plus haut niveau de caractéristiques de sécurité intégrées. Le modèle 5060 peut être alimenté par une batterie interne rechargeable ou par une alimentation secteur. Un port RS-232 permet de configurer l'appareil et d'effectuer un test à partir d'un PC. Les rapports de test peuvent être générés directement à partir des instruments vers une imprimante ou via le PC à l'aide du logiciel d'analyse DataView®. Caractéristiques techniques Mesure de la tension AC/DC Gamme - 1 à 4000V Précision - 1 à 99,9V : ±(1% R + 5ct) 100 à 4000V : ±(1% R + 3ct) Résolution - 1 à 99,9 V : 0,1 V 100 à 999V : 1V 1000 à 4000V : 2V Gamme de fréquence - 1 à 2500V : DC ou 15 à 500Hz 2501 à 4000V : DC Impédance d'entrée - 750kΩ ou 3MΩ (en fonction de la gamme) Mesure de l'isolation Tension d'essai / Plage de résistance - 500V : 30kΩ à 2TΩ 1000V : 100kΩ à 4TΩ 2500V : 100kΩ à 10TΩ 5000V : 300kΩ à 10TΩ Précision de la mesure - 30kΩ à 39,99GΩ : ±(5% R + 3ct) 40.0GΩ 10TΩ : ±(15% R + 10ct) Tension variable - 40 à 5 100 V Décharge automatique - Temps de décharge 3, 10, 20% (sélectionnable par l'utilisateur) de la tension de test Caractéristiques générales Alarme programmable - Oui DAR - PI - DD - R(t) - Oui Mode rampe - Non Mode pas à pas - Non
