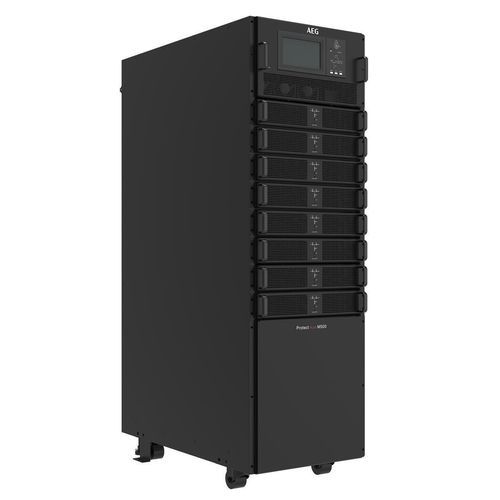

UPS à double conversion Protect PLUS M500

parallèletriphasémodulaire

Présentation
Le Protect PLUS M500 est un onduleur (UPS) modulaire 3 phases offrant une architecture évolutive, un encombrement réduit et de hautes performances AC/AC. Il intègre des modules d'alimentation 25 kVA échangeables à chaud, permettant des configurations de 25 kVA jusqu'à 600 kVA (jusqu'à 3 armoires en parallèle). L'appareil présente un facteur de puissance d'entrée > 0,99 et un THDi d'entrée < 3 % (même en charge faible), avec une efficacité AC/AC > 95 % en double conversion et > 98 % en mode ECO. La courbe d'efficacité plate à partir de 25 % de charge favorise les économies d'énergie sur une large plage de charge.

Points clés

• Efficacité élevée pour réduire les coûts d'exploitation
• Scalabilité modulable pour optimiser le CAPEX
• MTTR faible grâce aux modules échangeables à chaud pour une maintenance rapide
• Encombrement réduit et câblage simplifié pour une installation facilitée

Caractéristiques

• Double conversion (VFI-SS-111)
• Architecture sans transformateur pour diminuer l'encombrement et le poids
• Jusqu'à 600 kVA en parallèle sans outils supplémentaires
• Modules d'alimentation 25 kVA échangeables à chaud pour la gestion prédictive de l'énergie
• Efficacité AC/AC en double conversion jusqu'à 95,6 %
• Efficacité en mode ECO jusqu'à 98,5 %
• Mode idle
• Facteur de puissance de sortie = 1 (jusqu'à l'unité)
• Écran tactile couleur 7" + LED + clavier
• Fonction cold start
• Module chargeur optionnel 30 A compatible dans l'emplacement de module d'alimentation

Données électriques clés
CAPACITÉ : 25-200 kVA
PHASES D'ENTRÉE : 3 PH + N + G
TENSION D'ENTRÉE (L-L) : 380 / 400 / 415 V
PHASES DE SORTIE : 3 PH + N
TENSION DE SORTIE (L-L) : 380 / 400 / 415 V

Accessoires (sélection)

• Batterie : Batteries plomb-acide (12 V chacune) — jusqu'à 40 éléments, nombre pair configurable de 32 à 44 ; puissance de recharge configurable jusqu'à 20 % de la puissance système
• Communication : écran 7" LCD + LED, écran tactile couleur + clavier ; carte SNMP en option

Spécifications techniques

• Modèle : Protect PLUS M500
• Puissance par module : 25 kVA (modules échangeables à chaud)
• Capacité maximale (par armoire) : 200 kVA
• Taille minimale d'un module : 25 kVA
• Nombre maximum de modules connectés : 8
• Fonctionnement en parallèle : jusqu'à 3 armoires (jusqu'à 600 kVA)
• Dimensions (L x P x H) armoire principale (mm) : 482 x 916 x 1550
• Dimensions (L x P x H) module (mm) : 436 x 677 x 85
• Poids armoire (kg) : 160
• Poids module (kg) : 18
• Couleur : RAL 7021
• Configuration de phase : 3Ph : 380 / 400 / 415
• Affichage : écran 7" LCD + LED, écran tactile couleur + clavier
• Fréquence : 50 / 60 Hz (plage variable 40 à 70 Hz)
• Facteur de puissance d'entrée : > 0,99
• THDi d'entrée : < 3 % (avec charge linéaire complète)
• Efficacité AC/AC en double conversion : > 95 % (à charge nominale)
• Efficacité AC/AC en mode ECO : > 98 % (à charge nominale)
• Facteur de puissance de sortie : = 1 (jusqu'à l'unité)
