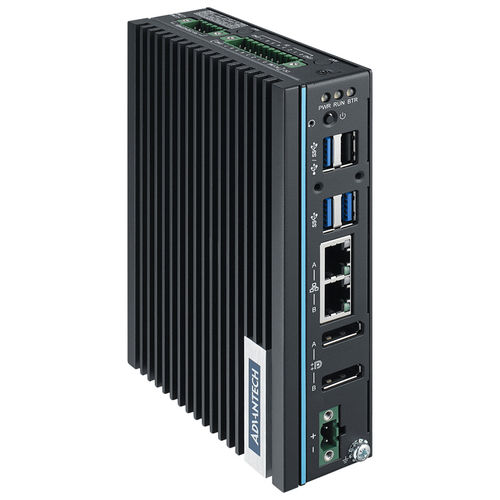

PC edge UNO-137 V2

sur rail DINIntel® Atom™ x6425REIntel® Atom x6413E

Aperçu
Le UNO-137 V2 est un IPC compact intégré pour montage sur rail DIN, conçu pour le contrôle industriel et l'informatique en périphérie. Il supporte les processeurs Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz) et offre de multiples E/S industrielles ainsi que des options de stockage double pour des déploiements flexibles.

• Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz) avec 8 Go DDR4 (onboard/configurable)
• Options de température de fonctionnement étendues jusqu'à −40 °C et alimentation 10 ~ 36 VDC
• Isolation de port pour 8 x DI, 8 x DO et 2 x COM
• DP++ pour compatibilité HDMI/DVI (2 x DisplayPort)
• Double stockage : M.2 M-key 2242 (PCIe/NVMe ou SATA) et mSATA
• TPM 2.0 embarqué pour sécurité matérielle
• Support des extensions modulaires iDoor

Certifications

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Spécifications matérielles
Alimentation: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 GHz Quad-Core ou Intel® Atom® x6425RE 1,9 GHz Quad-Core (selon SKU)
Mémoire: 1 x SO-DIMM, 8 Go DDR4 3200 MHz (onboard/configuration affichée)
Stockage: 1 x M.2 2242 M-Key (PCIe/NVMe ou SATA) et 1 x mSATA pour stockage double
Moteur graphique: Intel® UHD Graphics
OS supportés: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Sécurité matérielle: TPM 2.0

Caractéristiques mécaniques
Poids (net): 0,8 kg
Boîtier: châssis en aluminium
Fixation: rail DIN
Dimensions (L x H x P): 35 x 150 x 105 mm

Interface I/O
Ports LAN: 2 x 10/100/1000/2500 Mbps (compatible 2,5GbE)
Affichages: 2 x DisplayPort (DP)
Extensions: 1 x emplacement mPCIe taille standard; 1 x M.2 E key; 1 x emplacement SIM
Connecteur d'alimentation: 1 x bornier 2 broches
Ports USB: 3 x USB 3.2, 1 x USB 2.0
Ports série: 2 x RS-232/422/485

Environnement
Température de stockage: −40 ~ 85 °C
Température de fonctionnement: dépend du SKU: −40 ~ 70 °C ou −40 ~ 60 °C
Humidité relative: 95% HR (sans condensation)
Indice de protection: IP20
Protection contre les vibrations: 2 Grms, aléatoire
Protection contre les chocs: 50 G, demi-sinusoïde

E/S locales
E/S numériques générales: 8 entrées DI, 8 sorties DO

Fonctionnalités supplémentaires

• DP++ pour compatibilité HDMI/DVI
• TPM 2.0 embarqué pour sécurité matérielle
• Support des extensions modulaires iDoor
• Kit rail DIN renforcé inclus
• Conforme aux exigences de sécurité IEC 61010-1

Spécifications techniques

• Modèle: UNO-137 V2
• Options CPU: Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz)
• Mémoire: 1 x SO-DIMM, 8 Go DDR4 3200 MHz
• Stockage: M.2 2242 M-Key (SATA/PCIe/NVMe) + prise en charge mSATA
• Graphiques: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• Affichage: 2 x DP
• E/S numériques: 8 DI, 8 DO
• Série: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Extensions: mPCIe pleine taille, M.2 E key, emplacement SIM
• Alimentation: 10 ~ 36 VDC via bornier 2 broches
• Température de fonctionnement: jusqu'à −40 °C (selon SKU: −40 ~ 70 °C ou −40 ~ 60 °C)
• Température de stockage: −40 ~ 85 °C
• Humidité: 95% HR (sans condensation)
• Boîtier: Aluminium; Fixation: rail DIN; Dimensions: 35 x 150 x 105 mm; Poids: 0,8 kg
• Sécurité: TPM 2.0 intégré
• Certifications: CE, FCC, UL 61010-2-201, CCC, BSMI
