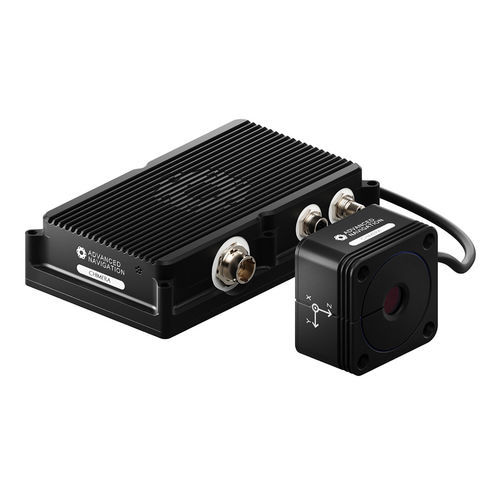

Vélocimètre Doppler Chimera Land

laserpour mesure de vitesse

Présentation du produit
Chimera Land est un capteur de vitesse laser (LVS) conçu pour fournir des mesures 3D de la vitesse du châssis avec une grande précision, afin d'assurer une navigation par estimation inertielle (dead reckoning) fiable. Il fournit des mises à jour directes de la vitesse 3D à un filtre INS, contournant les imprécisions de l'odométrie mécanique et permettant une navigation prolongée en environnements GNSS dégradés, brouillés ou indisponibles.

Points de performance

• Erreur de positionnement en dead reckoning par distance parcourue : ~0,05 % TD (CEP50)† (lorsqu'associé à Boreas D90, basé sur distance 1 à 100 km, vitesse moyenne ≥ 7 km/h)
• Erreur d'échelle de la vitesse 3D : 200 ppm (max)

Caractéristiques clés

• Vitesse 3D très précise : Mesure la vitesse 3D du véhicule avec haute sensibilité et fréquence de mise à jour via la vélocimétrie laser Doppler infrarouge, permettant le suivi des vibrations, de l'effet vent et du patinage des roues.
• Dead-reckoning longue durée : Fusionné avec des INS Advanced Navigation (ex. séries Boreas, Certus Evo) offre une précision prolongée, utile en souterrain ou en présence de brouillage/spoofing GNSS.
• Performance sur terrains variés : Conçu pour fonctionner sur sable, terre, roches, herbe, gravier et surfaces goudronnées, ainsi que dans des environnements complexes (tunnels, carrières, montagnes).
• Fiabilité robuste : Conçu pour les environnements extrêmes rencontrés dans les opérations minières et de défense.
• Certifications pour environnements exigeants : conçu pour répondre aux normes MIL-STD-461G et MIL-STD-810H.

Applications

• Gestion de flotte
• Localisation et navigation souterraine
• Guidage de machines de haute précision
• Transport lourd
• Véhicules tactiques

Téléchargements & logiciels

• Fiche technique — Version 1.1 (5 mai 2026)
• Manuel de référence — version en ligne disponible ; PDF Version 1.2 (16 oct 2026)
• Modèle 3D — Version 1.0 (10 fév 2026)
• Firmware Chimera Land — Version 1.124 (16 oct 2026) ; le firmware peut être chargé via l'interface web Chimera Manager ; notes de version disponibles.

Conformité & sécurité

• IEC 60825-1 Classe 1 — sécurité oculaire, pas de protection requise
• Conçu pour répondre aux exigences environnementales MIL-STD-461G et MIL-STD-810H

Spécifications techniques

• Hauteur de fonctionnement : 0,1 à 3,0 m
• Vitesse de fonctionnement : 0,8 à 200 km/h
• Tension d'entrée : 9 à 28 V
• Consommation électrique (typique) : 20 W
• Température de fonctionnement : -10 °C à 65 °C
• Dimensions du boîtier : 212 x 126 x 50 mm
• Masse du boîtier : 1,4 kg
• Dimensions de la tête optique : 84 x 84 x 51 mm
• Masse de la tête optique : 0,9 kg
• Interfaces : 1 x Ethernet (10/100/1000 Base-T) ; 2 x RS232 (4 800 à 115 200 baud) ; 1 x entrée général purpose (1PPS) 1 Hz ; 1 x entrée Laser Enable (0,1 Hz)
• Performance : Erreur de positionnement en dead reckoning ~0,05 % TD (CEP50) lorsqu'associé à Boreas D90 (distance 1–100 km, vitesse moyenne ≥ 7 km/h)
• Erreur d'échelle de la vitesse : 200 ppm (max)
• Sécurité oculaire : IEC 60825-1 Classe 1 (pas de protection requise)
