Collecteur de données numérique DCS-211

programmableUSB

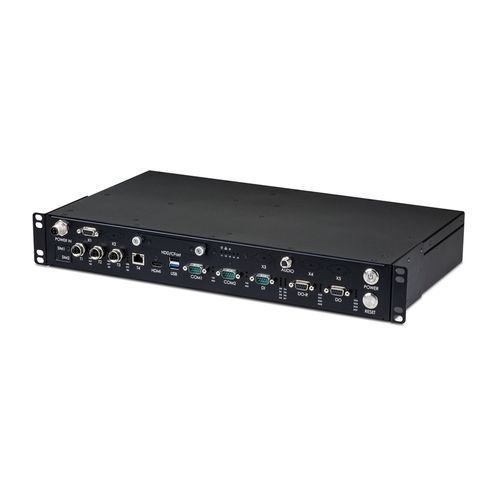

Le système de collecte de données ADLINK 19" DCS-211 est compatible avec un facteur de forme 1U ou 1,5U pour un déploiement rapide dans les racks existants. Il comporte huit canaux d'entrée numérique (DI) isolés avec une isolation optique de 2,5KVrms et une tension d'entrée allant jusqu'à 137,5V (tensions nominales de 24V/36V/72V/110V). Il y a six canaux de sortie numérique (DO) répartis sur quatre canaux DO sans isolation dans un connecteur D-sub et deux canaux DO isolés avec des relais internes intégrés contrôlés indépendamment dans un connecteur D-sub séparé. Le DCS-211 utilise un processeur Intel Atom® x5-E3930 et est associé à 4 Go de DDR3L-1600MHz (extensible à 8 Go). Il dispose également de quatre ports GbE (1x RJ-45, 3x M12 avec isolation 2KVrms), de deux ports série RS-232/422/485 programmables via des connecteurs DB-9 en façade, de deux connecteurs USB de type A (1x 3.0, 1x 2.0), de 32 Go de stockage eMMC 5.0 intégré (64 Go en option), d'un emplacement M.2 2280 pour SSD SATA "M key", et d'un espace en façade pour un SSD 2,5" remplaçable à chaud ou un emplacement CFast. Les intégrateurs de systèmes ferroviaires peuvent tirer parti des trois emplacements Mini PCIe du DCS-211 (2x PCIe + USB 2.0, 1x USB 3.0), qui prennent en charge des modules pleine taille ou demi taille avec un USIM pour chaque emplacement. L'un des emplacements USIM est intégré, et les deux autres sont accessibles depuis le panneau avant, sous un couvercle. En utilisant les emplacements Mini PCIe, le DCS-211 peut être configuré pour 3G/4G/GPS/CAN/MVB ainsi que GNSS. Il y a quatre découpes réservées pour les connecteurs d'antenne, supportant trois connecteurs RP-SMA pour le cellulaire et le Wi-Fi, et un connecteur SMA optionnel pour le GNSS.
