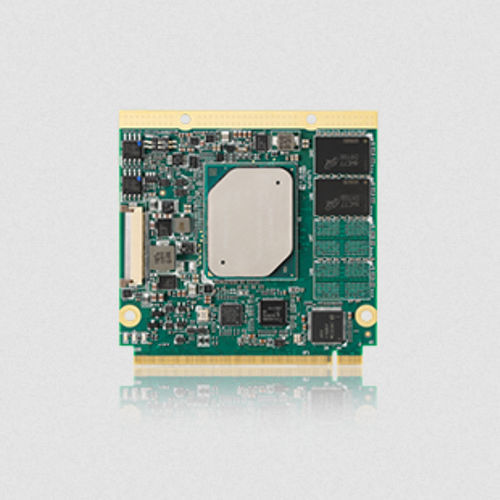

Computer-on-module Qseven® Q7-AL series

Intel® Atom E3900Intel® Celeron® N3350Intel® Pentium® N4200

Le Computer-On-Module (COM) Q7-AL combine la norme QSeven® 2.1 avec les systèmes sur puce (SoC) Intel ("Apollo Lake") Atom® série E et Pentium® et Celeron® série N, offrant des solutions idéales pour les exigences de faible consommation d'énergie et de haute densité de broches/surface. Le module offre la haute intégration, la haute performance, la faible consommation et la robustesse favorisées par les applications de l'Internet des objets (IoT) telles que les clients transactionnels de la vente au détail, la signalisation numérique et les systèmes d'infotainment embarqués dans les véhicules. Le facteur de forme QSeven offre un profil et une empreinte plus compacts que les autres plateformes COM. Avec des dimensions mécaniques de 70 mm de largeur, 70 mm de longueur et 2,3 mm de hauteur totale, Qseven est l'un des plus petits standards COM actuellement disponibles. Le Q7-AL utilise les améliorations apportées aux derniers SoC Intel ("Apollo Lake") des séries N et E, telles que l'architecture Intel 64 ("Goldmont"), le nouveau moteur HD graphics 500/505 (Gen-9) et une unité de traitement d'image plus rapide à 4 vecteurs. Les SoC sont fabriqués selon le processus tri-gate 14nm d'Intel, à la pointe de l'industrie, et améliorent les performances du système en prenant en charge jusqu'à 8 Go de mémoire système. Par rapport à la génération précédente ("Braswell"), le SoC Apollo Lake a une taille de boîtier (24x31mm2) et un nombre de broches (1296 broches) plus importants et a mis à jour le support du système d'exploitation en ajoutant Windows 10 IOT et en supprimant le support de Windows7/8.1 et WEC7/2013. Apollo Lake ayant plus d'interfaces d'E/S que Braswell, il n'y a pas de compatibilité des broches entre ces deux générations de SoC.
