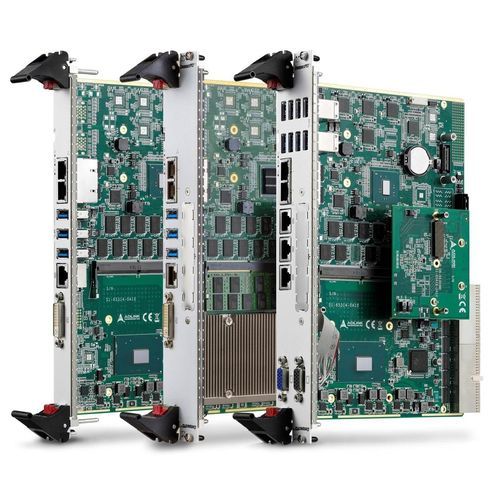

Carte processeur CompactPCI cPCI-6636 series

PCIeXMC2,5"

La série ADLINK cPCI-6636 est une lame processeur 6U CompactPCI® basée sur les processeurs Intel® Xeon® E3 et Intel® Core™ i3/i7 de 6ème/7ème génération avec les chipsets Intel® HM170 ou CM236. Le cPCI-6636 prend en charge jusqu'à 16 Go de mémoire DDR4-2133 embarquée et 16 Go de mémoire DDR4-2133 via SODIMM. La capacité totale de mémoire est de 32 Go de DDR4-2133. Le cPCI-6636 est une lame processeur hautement intégrée adaptée aux applications critiques dans des secteurs allant de l'automatisation à la défense. Le cPCI-6636 se positionne comme le successeur des cPCI-6626 et cPCI-6525 d'ADLINK en termes d'E/S et de fonctionnalités. Le cPCI-6636 offre un gain de performance de 2,8x par rapport au Core™ i7 de 2e génération (cPCI-6626) et de 30% par rapport au Core™ i7 de 3e génération (cPCI-6525). Les fonctionnalités graphiques comprennent 3 écrans indépendants symétriques, l'accélération HW 3D, DirectX 12, OpenGL 4.4 et le décodage/encodage H.265 HW. Le cPCI-6636 réalise une amélioration du score graphique de 2,7x par rapport au Core™ i7 de 3e génération (cPCI-6525). La série cPCI-6636 prend en charge des interfaces d'E/S flexibles. Les E/S en façade du cPCI-6636 (4HP) comprennent 2x GbE pris en charge par un contrôleur Intel® i219LM PHY et un contrôleur Intel® i210IT Ethernet, 3x USB 3.0, 1x port série RJ-45, et 1x DVI-I. Les E/S embarquées comprennent un espace de disque SATA 2,5", un connecteur SATA 7 broches et un emplacement CFast par carte d'adaptation. Le cPCI-6636D (8HP) a des E/S identiques à celles de la version à un emplacement, sauf qu'un connecteur XMC via une carte adaptatrice PCIe x8 est pris en charge à la place de l'emplacement CFast. Une troisième configuration, le cPCI-6636DZ (8HP), supporte 8x USB 3.0, 2x GbE, 6x serial TX/RX et 2x VGA sur la face avant, et les mêmes E/S embarquées que le cPCI-6636D.
