Testeur de réseau FTD

de signaux de communication sans filde réseau de communication sans filde radiocommunication

Produit

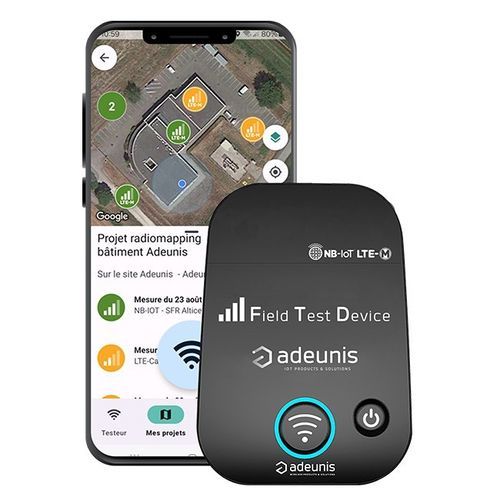

Cet appareil de test terrain (FTD) fournit des mesures précises et en temps réel des performances des réseaux NB‑IoT et LTE‑M. Le FTD se connecte via Bluetooth à une application mobile qui permet de configurer les tests, d’afficher les indicateurs, de stocker les résultats et d’exporter des rapports.

Appareil de test terrain – Qualifier les réseaux NB‑IoT / LTE‑M
Le FTD permet la qualification et la validation de la couverture et de la qualité NB‑IoT et/ou LTE‑M pour les déploiements, les relevés de site et la réception réseau.

Points clés du testeur de réseau IoT

• Évaluation simultanée des réseaux NB‑IoT et/ou LTE‑M.
• Visualisation, stockage et export des résultats via l’application mobile.
• Trois modes de fonctionnement : scan réseau, test réseau, projet de cartographie radio.

Modes de fonctionnement

• Scan réseau : scanner et évaluer tous les réseaux NB‑IoT et/ou LTE‑M à portée pour une vue rapide des performances des opérateurs.
• Test réseau : analyser la qualité d’un opérateur choisi à différents emplacements et afficher les indicateurs de qualité pour chaque point de mesure.
• Projet de cartographie radio : contextualiser les tests, visualiser les valeurs enregistrées sur Google Maps ou plans de bâtiment, ajouter commentaires et photos, générer des rapports Word, et gérer les projets (modifier/supprimer/archiver).

Mode scan réseau — Données incluses dans le rapport

• horodatage
• position GPS
• opérateur
• technologie
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

Mode test réseau — Indicateurs affichés par l’application mobile

• Indicateur visuel (4 barres) basé sur la mesure de RSRP et RSRQ.
• Identification réseau : technologie, bande, opérateur, MCC‑MNC, EARFCN, Cell ID, PCI.
• Qualité réseau : active timer, TAU, PSM, eDRX, RSRP, RSRQ, SNR, puissance d’émission, niveau CE, consommation d’énergie, répétitions TX, répétitions RX, perte de propagation en DL.

Mode projet de cartographie radio — Informations associées au test

• horodatage
• valeurs des différents indicateurs réseau
• commentaires
• géolocalisation sur plan ou cartes
• photos

Application mobile et exports
Le FTD se connecte par Bluetooth à une application mobile qui permet la configuration des tests, l’affichage en temps réel des indicateurs, le stockage et l’export des résultats, la génération de rapports Word avec commentaires et photos, et la gestion des projets. Les points de mesure sont géolocalisés automatiquement et affichables sur cartes ou plans de bâtiment.

Autres points fonctionnels

• Test possible des couvertures NB‑IoT et/ou LTE‑M partout dans le monde via une nano‑SIM mono‑ou multi‑opérateur.
• Propose des scans rapides des opérateurs disponibles et des tests approfondis pour un opérateur choisi.
• Permet la création de projets de cartographie radio pour des relevés contextualisés et des rapports détaillés.

Spécifications techniques

• Technologies supportées : NB‑IoT et LTE‑M
• Connexion à l’application mobile : Bluetooth
• Fonctionnalités de l’app : configuration des tests, indicateurs en temps réel, stockage/export des résultats, génération de rapports Word, ajout de commentaires et photos, gestion de projets
• Modes de fonctionnement : Scan réseau, Test réseau, Projet de cartographie radio
• Champs du rapport : horodatage, position GPS, opérateur, technologie, MCC‑MNC, EARFCN, Cell ID, PCI, RSRP, RSRQ
• Métriques de qualité disponibles : SNR, puissance d’émission, niveau CE, consommation, répétitions TX, répétitions RX, perte de propagation DL, active timer, TAU, PSM, eDRX
• Affichage géolocalisation : Google Maps ou plans de bâtiment
• Support SIM : nano‑SIM mono ou multi‑opérateur (capacité de test globale)
• Indicateur visuel du signal : affichage 4 barres basé sur RSRP et RSRQ
• Formats d’export : résultats stockés et génération de rapports Word (via l’app)
• Cas d’usage typiques : qualification sur site, validation de déploiement, cartographie de couverture et relevés de cartographie radio
